LVDT位移傳感器是用于微位移精密測量的高精度位移傳感器，主要由線圈、骨架和鐵芯組成。骨架通常選用膨脹系數小、耐熱性能好、高頻損失小的絕緣木、硬質橡膠或者聚甲醛樹脂等絕緣材料制造，骨架形狀與尺寸要精密對稱。高強度漆包線均勻、緊密地繞制在骨架上。鐵芯需要選用電阻率大、導磁率高、飽和磁感應強度大的材料。鐵芯位于傳感器線圈中心位置。通電后，初級線圈輸入交變激勵電流，則次級線圈內將產生電動勢。兩個磁極線圈反極性串聯，輸出電壓信號，實現位移量轉換為電信號。

LVDT位移傳感器與其他類型位移傳感器相比，主要具備以下優點：

1、傳感器結構簡單，穩定性好、使用壽命長。傳感器測量所需外部驅動力小，適用于部分非剛性檢測面安裝使用；

2、傳感器分辨率高，靈敏度好。部分型號分辨率小于0.1μm；

3、傳感器測量精度高，重復性好。部分型號線性精度可達0.25%；

4、傳感器輸出功率大，方便信號轉換電路設計；

5、傳感器抗干擾性能好，輸出阻抗小，適用于現場環境較為復雜場合安裝使用

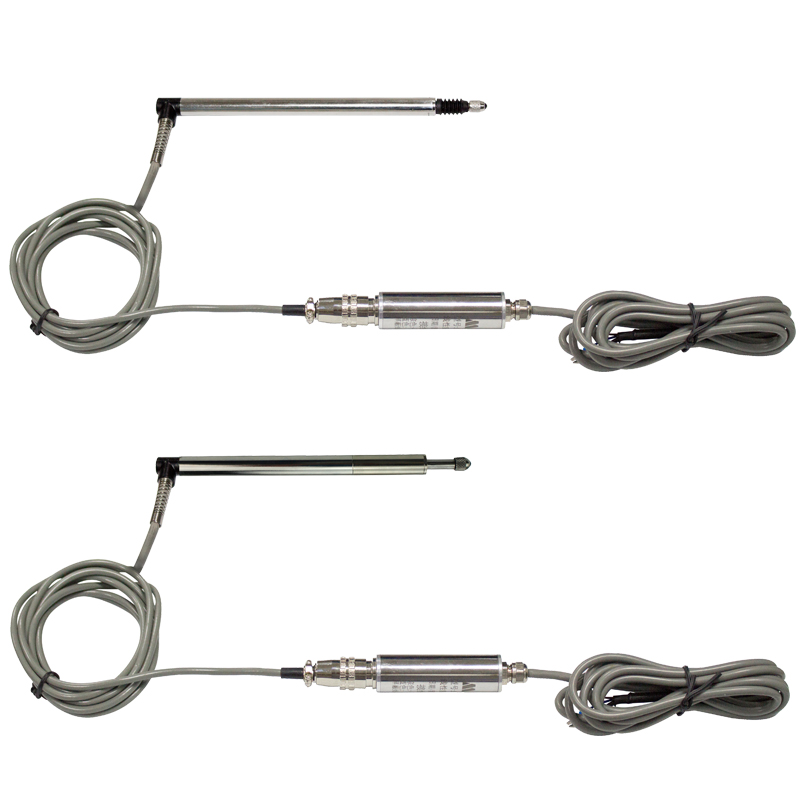

LVDT位移傳感器線圈倉由一個初級線圈和兩個次級線圈組成。傳感器檢測與轉換電路可將線圈輸出正弦波信號轉換為電壓、電流模擬量信號或者RS485數字信號，可與數顯儀表、采集儀、單片機、PLC控制器或者PC電腦聯用，實現位移測量與測控。

LVDT位移傳感器差動變壓器結構設計決定了其存在以下問題：

1、為了獲得較高的線性，LVDT位移傳感器的量程通常僅占線圈長度的幾分之一，這導致傳感器安裝尺寸相對較大。自動化測控系統通常集成大量的傳感器與其他元器件，如果要很好地利用空間，就要求位移傳感器體積越小越好；

2、LVDT位移傳感器量程越大，線性度相對越低。當傳感器精度降低到一定水平，測量便失去了意義。因此LVDT位移傳感器適用于微位移精密測量場合，很少用于大量程位移測量；

3、LVDT位移傳感器因?yàn)殍F芯慣性大、頻響低、損耗大，無法用于快速動態信號測量；

4、LVDT位移傳感器分辨率與測量范圍有關，測量范圍越大，傳感器分辨率越低；

5、LVDT位移傳感器需要采用精密元件組成振蕩器，傳感器對測量電路要求也較高，需要精密元件組成驅動及信號檢出電路，用于保障傳感器測量精度與穩定性。這大幅增加了LVDT位移傳感器的加工難度與生產成本；

6、LVDT位移傳感器存在難以克服的零點殘余電壓，影響傳感器測量精度。
