LVDT位移傳感器會跟隨鐵芯的運動而增加或減小

來源：LVDT位移傳感器會跟隨鐵芯的運動而增加或減小   發布于：2021-10-23 13:31:51    瀏覽：2375

  在選用LVDT位移傳感器時，應先確定其測量行程，可根據實際使用工況預留行程，注明其零點的方向是增加或者減小，再根據所需誤差要求選擇合適的精度要求。供電范圍選擇上有6VDC、12VCD、24vcd、220VCD等多種電壓可選，輸出信號有電壓或電流，具體看匹配要求。位移傳感器的可動鐵芯和線圈之間沒有實體接觸， 是沒有摩擦的部件。

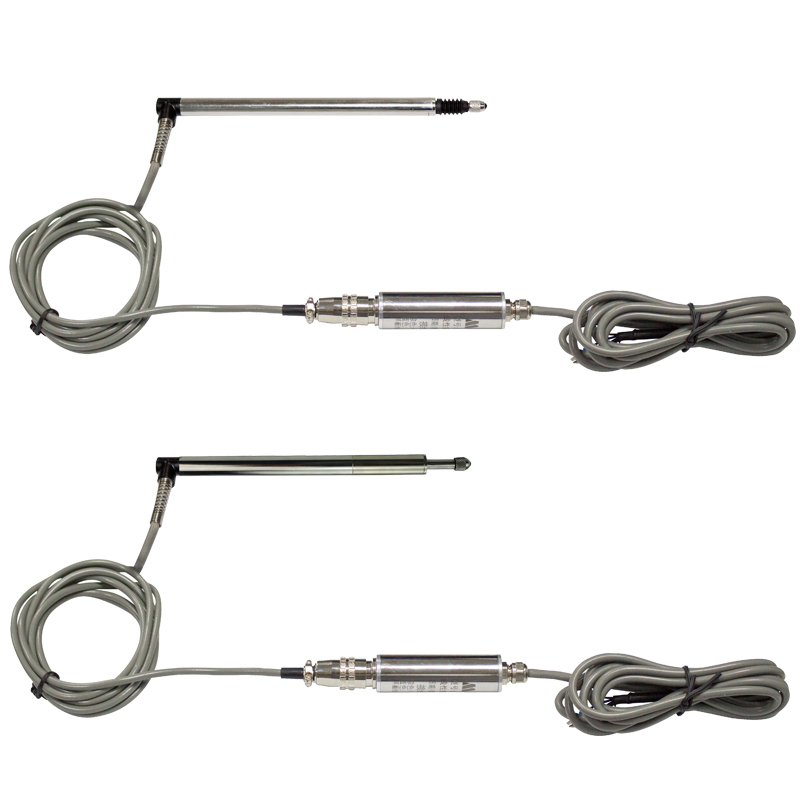

  LVDT位移傳感器會跟隨鐵芯的運動而增加
  LVDT位移傳感器內部是由線圈組成，稱初級線圈和次級線圈，它們之間是一對一的，線圈則繞在中空熱塑性纖維化合物上，并具有防潮的功能，內部線圈安裝在一個筆形的圓筒中，鐵芯插于圓筒中在線圈與中空之間自由運動，鐵芯的頂部與被測量的物體結合，測量出實際的運動量，在日常使用中，將一定頻率的交流電提供與初級線圈，LVDT傳感器輸出信號就是兩個線圈之間的電壓，該電壓會跟隨鐵芯的運動而增加或減小，為了使用過程中方便，電壓經過電子回路處理轉換成更高精度電流或者電壓輸出。
