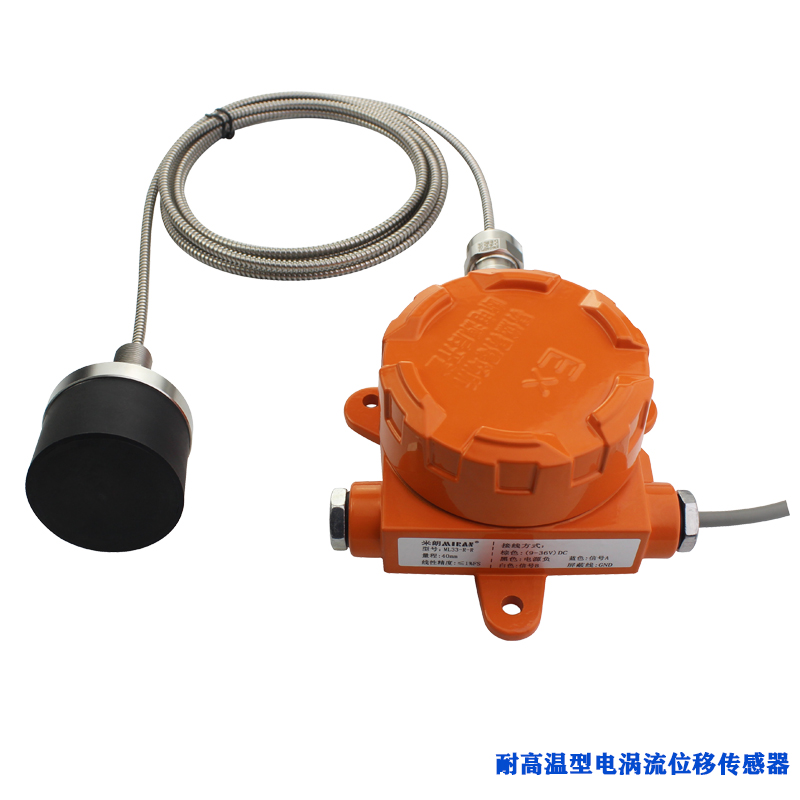

一、ML33-RG耐高溫型電渦流位移傳感器原理：

  電渦流傳感器系統的工作原理是電渦流效應，屬于一種電感式測量原理。電渦流效應源自振蕩電路的能量。而電渦流需要在可導電的材料內才可以形成。給傳感器探頭內線圈導入一個交變電流,可以在探頭線圈周圍形成一個磁場。如果將一個導體放入這個磁場,根據法拉第電磁感應定律,導體內會激發出電渦流。根據楞茲定律,電渦流的磁場方向與線圈磁場正好相反,而這將改變探頭內線圈的阻抗值。這個阻抗值的變化與線圈到被測物體之間的距離直接相關。傳感器探頭連接到控制器后,控制器可以從傳感器探頭內獲得電壓值的變化量,并以此為依據,計算出對應的距離值,電渦流測量原理可以測量所有導電材料。

  由于電渦流可以穿透絕緣體,即使表面覆蓋有絕緣體的金屬材料,也可以作為電渦流傳感器的被測物體。獨特的圈式繞組設計在實現傳感器外形緊湊的同時,可以滿足其運轉于高溫測量環境的要求。

二、ML33-RG耐高溫型電渦流位移傳感器應用領域：

  通過測量金屬被測體與探頭端的相對位置、電渦流位移傳感器感應并處理成相應的電信號輸出。傳感器可長期可靠工作、靈敏度高、抗干擾能力強、非接觸測量、響應速度快不受油水等介質的影響，在大型旋轉機械的軸位移、軸振動、軸轉速等參數進行長期實時監測中被廣泛應用，并且被擴展到衛星發射、材料鑒定、稱重測量、金屬板厚測量、材料形變量等應用領域。

三、ML33-RG耐高溫型電渦流位移傳感器技術參數：

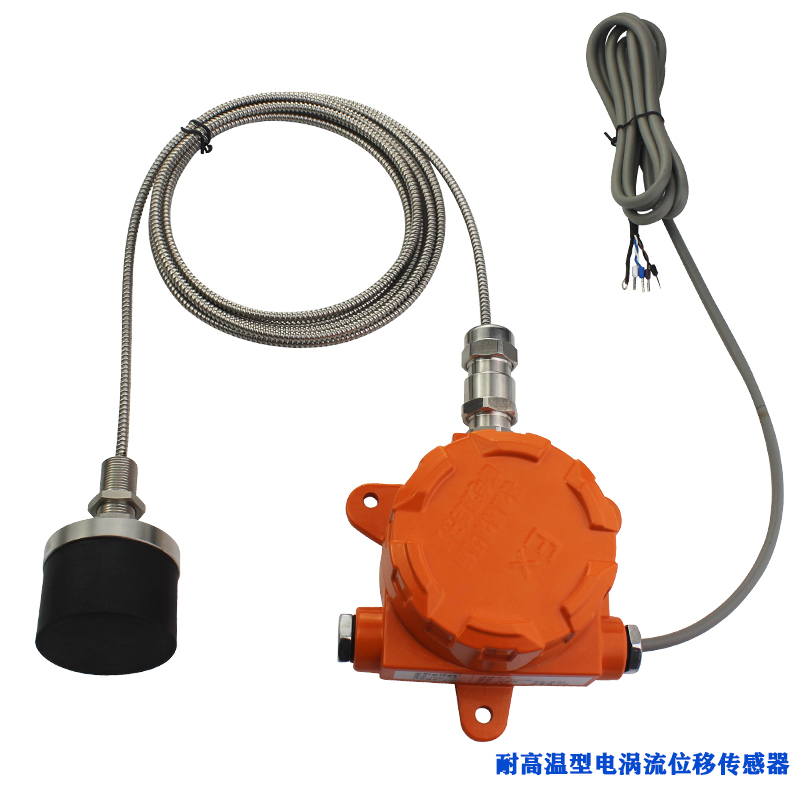

四：ML33-RG耐高溫型電渦流位移傳感器接線方式：
  傳感器共有五個接點：正電源(棕)、電源地(黑)、RS485A(藍)、RS485B (白)、殼體地(屏蔽線)

五、ML33-RG耐高溫型電渦流位移傳感器安裝尺寸：

ML33傳感器系統有探頭、前置器、電纜以及附件組成。

1、電渦流探頭：

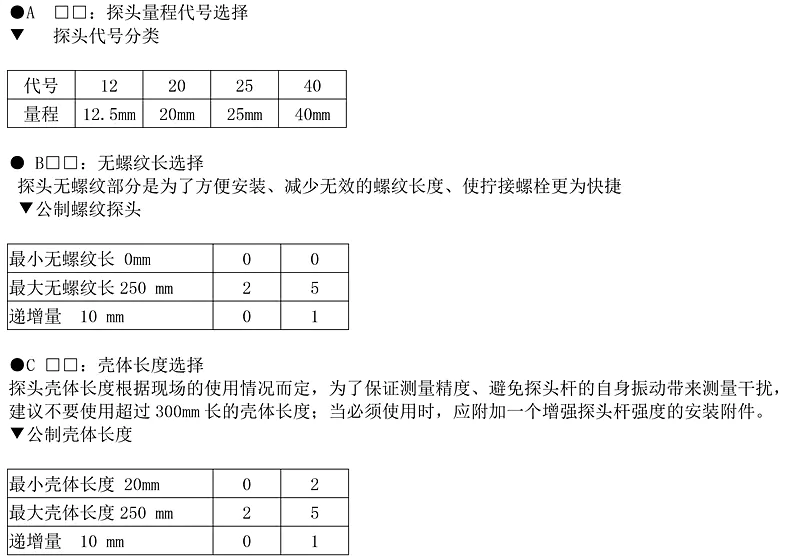

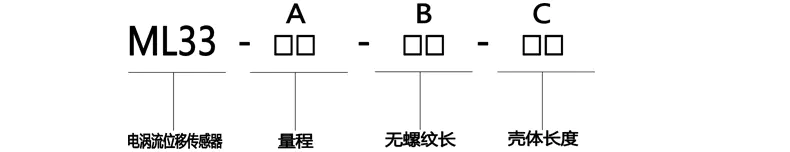

  通常探頭由線圈、頭部、殼體、高頻電纜、高頻接頭組成。在制作過程中，探頭頭部體一般采用耐高溫PPS工程塑料，通過“二次注塑”成型將線圈密封其中。使探頭在惡劣的環境中能可靠工作。由于頭部體線圈直徑?jīng)Q定傳感器系統的線性量程，因此我們通常用頭部體外部直徑來分類和表征各型號探頭，一般情況下傳感器系統的線性量程大致是探頭頭部直徑的1/2～1/4倍。ML33系列傳感器探頭見表格：

  探頭殼體用于連接和固定探頭頭部，并用為探頭安裝時的裝夾結構。殼體一般采用304不銹鋼工藝制成，上面刻有標準螺紋，并備有鎖緊螺母。為了能適應不同的應用和安裝場合，探頭殼體具有不同的形式和不同的螺紋及尺寸規格。

  前置器是整個傳感器系統的信號處理中心。一方面，前置器為探頭線圈提供高頻交流激勵電流使探頭工作；另一方面，前置器通過特殊電路感應出探頭頭部體與頭部體前金屬導體的間隙變化，經過前置器的處理，產生隨間隙線性變化而變化的輸出信號。

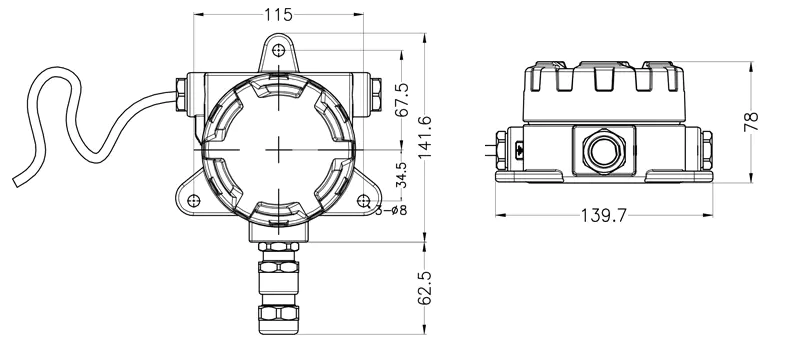

ML33-RG系列前置器外形尺寸圖

六、安裝使用：

1、根據測量部位的量程、安裝空間的環境和尺寸、被測體材料等特性選定傳感器，并檢查傳感器的各部分外觀是否完好、各部分是否配套（如探頭直徑與前置器型號中規定的配套探頭直徑是否一致、探頭電纜長度是否符合前置器對電纜長度的要求等）。通常成套訂購的傳感器，在出廠時提供有數據校驗單，校驗單上注明了配套校準的傳感器各部分的型號、編號，用戶可據此與產品上的標記核對。然后在傳感器的探頭、前置器上分別進行特定標記。
2、探頭的電纜接頭是和內部電路相接的，而且不具備密封性。為了避免接頭和機殼接觸以及加強密封性，應該采用熱縮套管加熱收縮包緊接頭。這樣還能起到防止接頭松動的作用。不要用粘性的電工膠帶來絕緣接頭，因?yàn)橛挽F會溶解膠帶上的粘性物而污染接頭。
3、探頭電纜長度一經選定，在使用時不能隨意縮短或加長，過長的電纜不能隨意剪斷，否則可能造成傳感器嚴重超差或不能正常工作。探頭電纜長度應該與前置器要求的電纜長度一致。除非特殊規格。
4、將傳感器各部分聯接好，通電檢查傳感器，若超差，則需進行重新校準。檢查時應特別注意校準試件材料是否與被測體材料一致或具有相近成分。
5、如果未定購配套的安裝支架，則應自行加工合適的安裝支架。外部安裝探頭支架比較復雜，一般應訂購。
6、在機座上加工支撐安裝支架的螺孔，內部安裝探頭的支架一般都需要兩個螺孔進行緊固，外部安裝探頭的一般都是在機殼上加工帶螺紋的通孔。
7、緊固安裝探頭支架。如果是外部安裝探頭，則應先將探頭緊固在支架上，再將支架擰進安裝孔內。

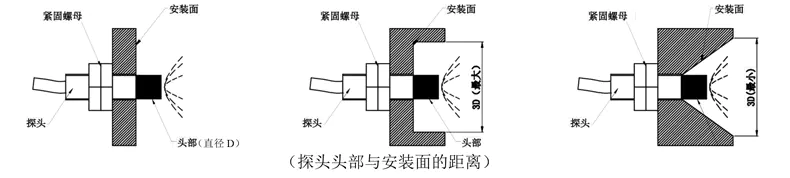

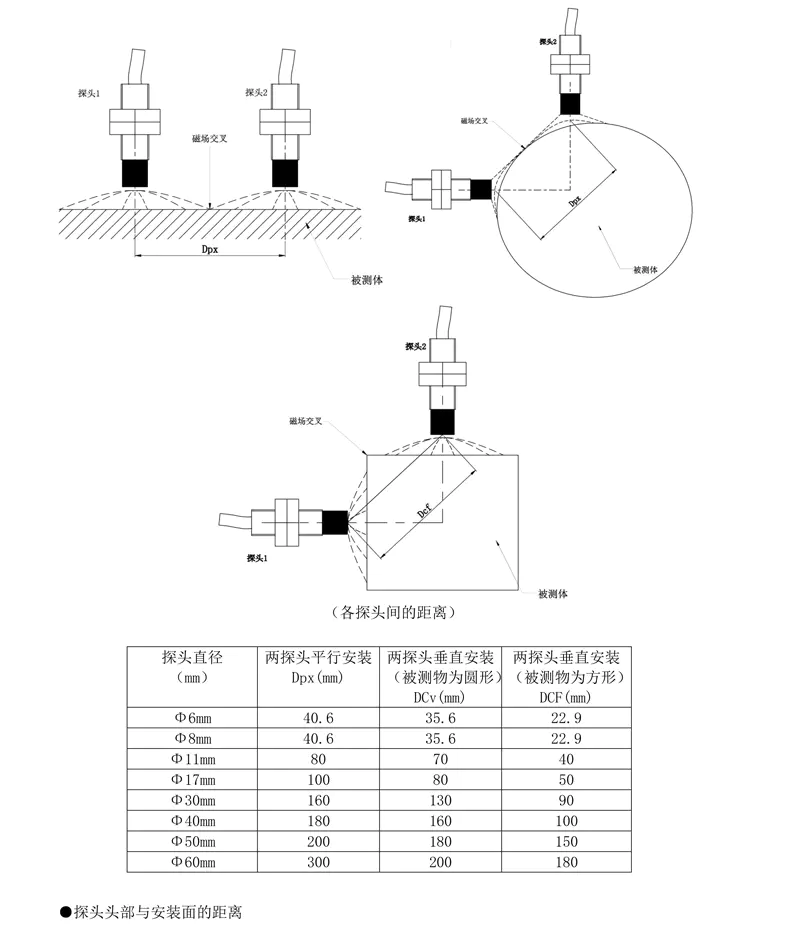

8、調整探頭安裝間隙。不同的用途，探頭的初始安裝間隙有不同的要求。
9、緊固安裝探頭。對于內部安裝探頭，如果是采用角鋼支架則用兩個螺母背緊，采用夾塊則用緊固螺釘鎖緊；對于外部安裝探頭，則緊固外部安裝支架。緊固螺釘、螺母都應加彈簧墊圈以防松動。
前置器的安裝：

變送器對工作環境的要求比探頭嚴格得多，通常將它安裝在遠離危險區，其周圍環境應該無腐蝕性氣體，干燥、震動小，環境溫度與室溫相差不大。在機器旁安裝，為了保證變送器工作 安 全可靠，有必要采用專用安裝盒。為了防止不同地電位造成的干擾，必須采用單點接地。
