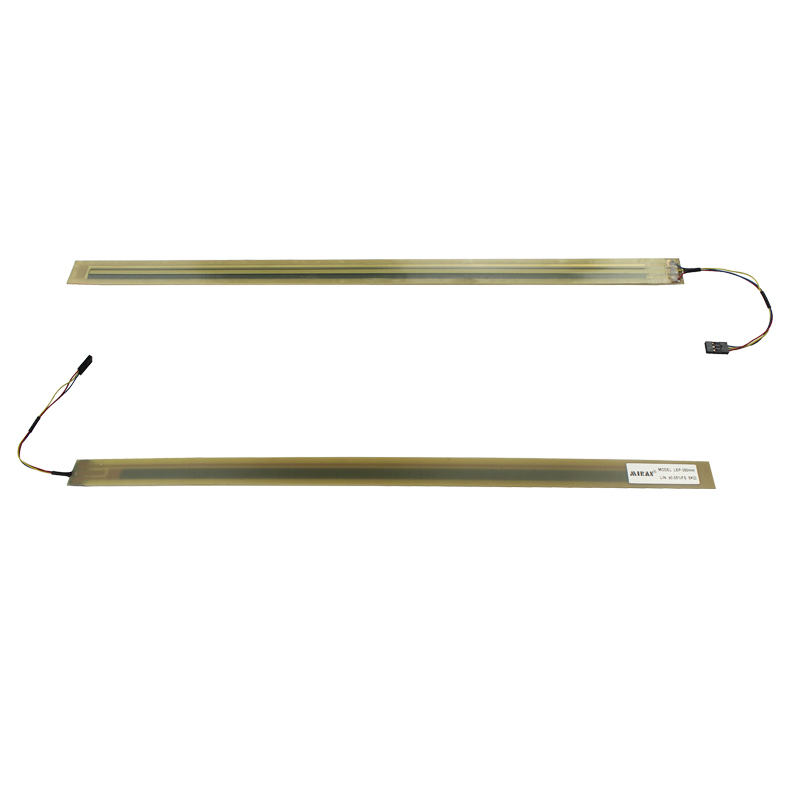

LEP防水防塵位移傳感器概述：
LEP防水防塵位移傳感器是由碳膜基板與一個金屬箔片膜構成，兩者中間中空隔開。碳膜基板上采用絲網印刷先進技術及工藝處理的電位計導電材料，基片正上方的采集金屬箔片膜上印有低阻值的采集傳感材料；外部位置觸點施加的外力讓采集膜片傳感材料與電位計導電材料相接觸，從而產生實時位移信號。專用的絲網印刷涂料以及連續的幾道光刻機線性修刻工序，從而能保證線性精度優異、高壽命的傳感器。
LEP防水防塵位移傳感器特點：
●平坦載體、使用壽命長、分辨率高、穩定性高、材質精良
●防污漬、灰塵和液體的侵入 ●線性優異，zui高可達±0.05%FS
●防護等級IP67，工作溫度高
LEP防水防塵位移傳感器應用范圍：
機器人系統，閥門執行機構，太陽能面板位置控制，轎車和卡車作為調整、車窗升降、折合式敞篷車頂、車鏡系統等。
標準技術參數：
注意事項：在下列數據表中所列的線性度、使用壽命等數值是傳感器工作在以運算放大器作為電壓輸出器輸出電壓給滑刷，且滑刷上不帶負載(le≤10μA)的條件得出的。
|
|
LEP系列 |
50mm～200mm |
250mm～450mm |
500mm |
量程選型 參考:
50mm 100mm 150mm 200mm 250mm 300mm 350mm 400mm 450mm 500mm |
|
電氣 參數 |
獨立線性度（±%FS） |
0.1 |
0.05 |
0.05 |
|
|
電阻公差±10% |
5.0KΩ |
||||
|
電氣行程 |
量程+6mm |
||||
|
解析度/分辨率 |
無斷解析 |
||||
|
可重復性 |
0.05mm |
||||
|
滑刷正常工作電流 |
≤10μA |
||||
|
致故障時滑刷的zui大電流 |
10mA |
||||
|
zui大允許工作電壓 |
30V |
||||
|
輸出電壓與輸入電壓的 有效溫度系數比 |
通常5ppm/K |
||||
|
絕緣阻抗（500VDC） |
≥10MΩ |
||||
|
絕緣強度（500VAC，50Hz） |
≤100μA |
||||
|
機械 參數 |
寬度 |
21.3±0.5mm |
|||
|
厚度 |
1.3±0.2mm |
||||
|

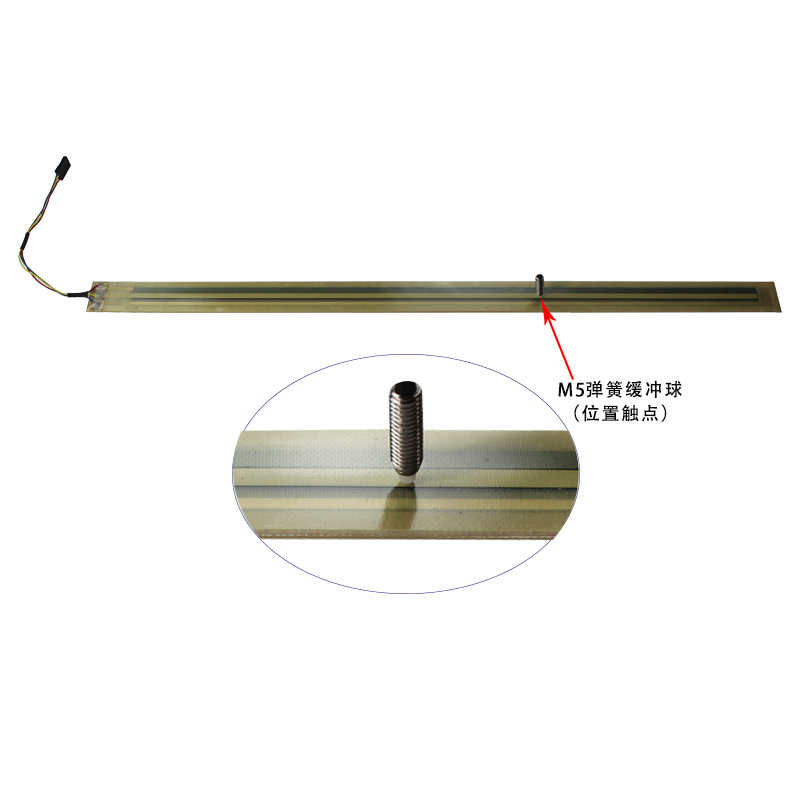

位置觸點 |
M5彈簧緩沖球 |
||||
|
位置觸點緩沖壓力 |
2±1N |
||||
|
電氣連接 |
150mm導線與杜邦插頭，特殊連接方式可按客戶要求定制 |
||||
|
環境 參數 |
抗振動標準 |
5～2000Hz ,Amax=0.8mm ,Amax=20g |
|||
|
抗沖擊標準 |
50g,11ms |
||||
|
工作溫度范圍 |
-40℃～+125℃ |
||||
|
壽命 |
＞25*106 |
||||
|
zui大運行速度 |
1.1m/s |
||||
|
防護等級 |
IP67（不含接頭） |
||||
|
安裝 |
可選擇粘合劑粘碳膜基板背面 |
||||
電氣連接
安裝尺寸
