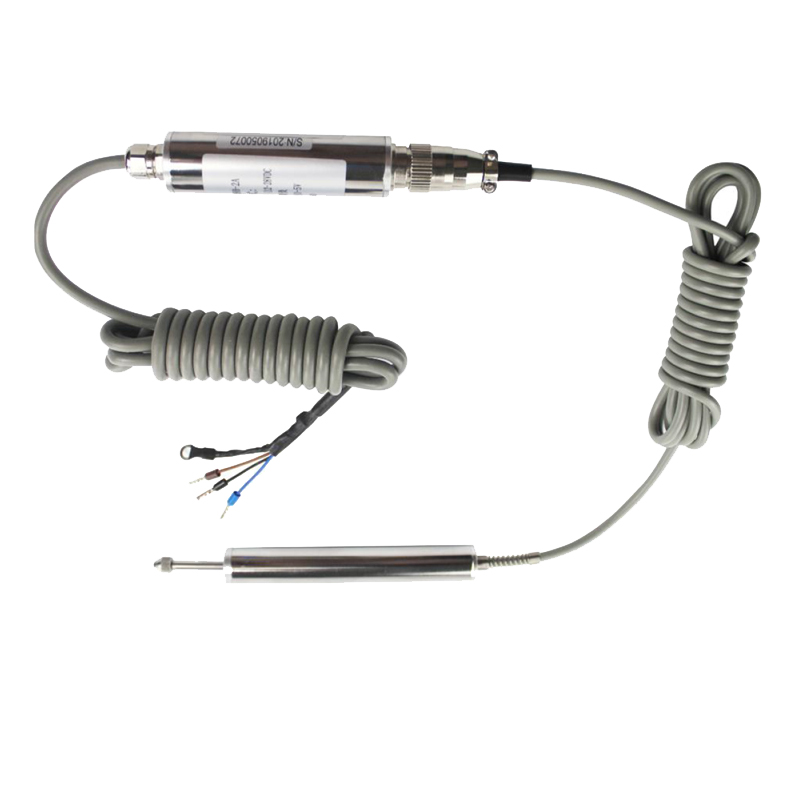

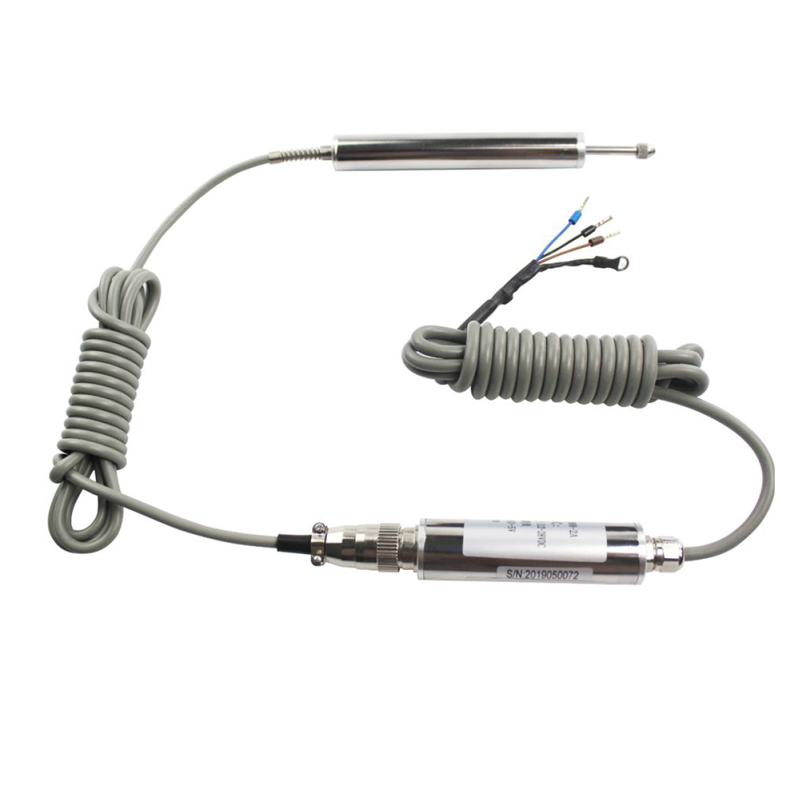

LVDT20回彈分離式位移傳感器概述:
差動變壓器式位移傳感器(LVDT)可廣泛應用于航天航空,機械, 建筑,紡織,鐵路,煤炭,冶金,塑料,化工以及科研院校等國民經濟各行各業,用來測量伸長,振動,物體厚度,膨脹等的高技術產品。
直流LVDT具有優良的性能,采用方便的單電源+12~24V DC供電, 電子電路密封在304不銹鋼金屬管內,可以在潮濕和灰塵等惡劣環境中工作,輸出信號為標準的可被計算機或PLC使用的0-5V、0-10V或4-20mA輸出。
LVDT20回彈分離式位移傳感器特點:
★內置精密直線軸承,重復性好 ★探頭為氮化硅陶瓷球,耐磨性好
★無滑動觸點,使用壽命長 ★直流單電源供電,內置高性能信號解調器
★二線制4-20mA電流輸出,三線制0-5V或0-10V電壓輸出,四線制RS485數字信號
★外徑Φ20mm,不銹鋼304外殼,回彈式(可定制拉桿式)
LVDT20回彈分離式位移傳感器應用領域:
●軸徑跳動檢測 ●紡織機械檢測
●閥門位置檢測與控制 ●輥縫間隙測量
●車輛制動裝置磨損測量 ●機器人、精密位移測量
●汽車零件在線檢測 ●機床及工具定位、液壓缸定位
●橋面移位檢測 ●地鐵地道工程防護
LVDT20回彈分離式位移傳感器技術參數:
位移量程 |
5mm,10mm,20mm,25mm,40mm,50mm,100mm |
輸出信號 |
0~5V, 0~10V,4~20mA,RS485 |
分辨率 |
≤0.1um, 數字式輸出是16bit |
線性誤差 |
≤±0.25%FS |
重復誤差 |
zui高可達1um |
供電電源 |
+12~30V DC |
工作電流 |
4~50mA |
動態特性 |
3Hz(拉桿式zui高可達50HZ) |
耐受沖擊 |
250g/11毫秒 |
振動允限 |
10g/2KHZ |
激勵電壓 |
3Vrms |
激勵頻率 |
5KHZ |
溫度系數 |
零點≤0.01%/℃ |
靈敏度 |
≤0.025%/℃ |
工作溫度 |
-25℃~+85℃ |

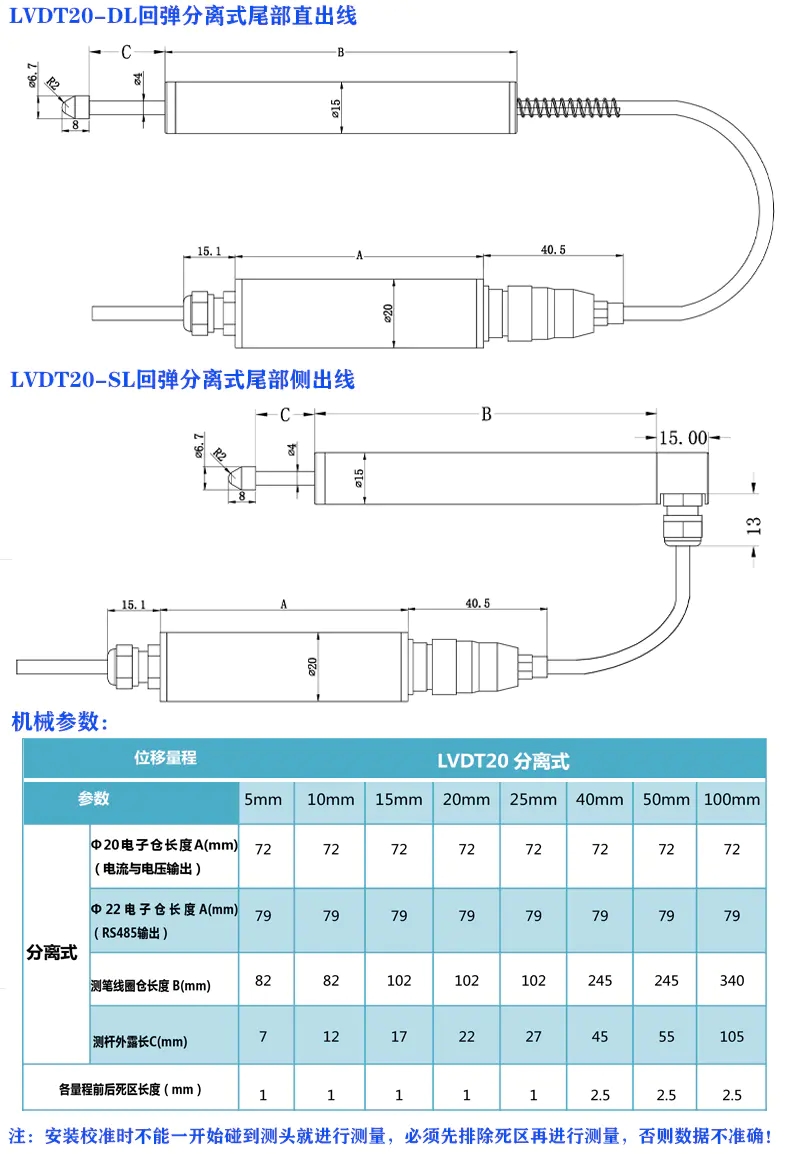

選型指導:

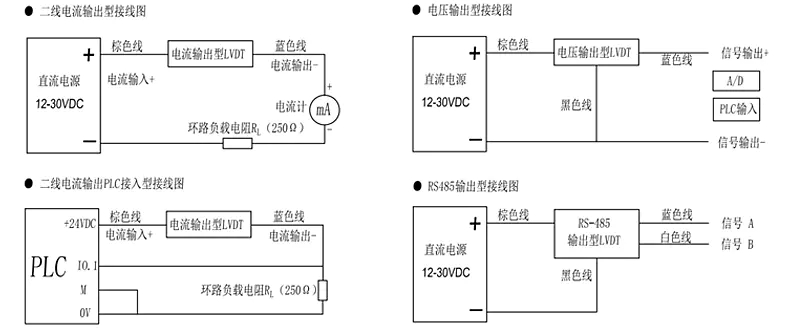

接線方式:
直流穩壓電源輸出電壓值必須在規定的使用范圍內
1.電流信號輸出 電纜線顏色定義:
棕色----供電電源(+) 電流輸入(+)
藍色----供電電源(-) 電流輸出(-)
2. 電壓信號輸出 電纜線顏色定義:
棕色---- 供電電源(+)
藍色---- 電壓輸出(+)
黑色---- 供電電源(-)信號輸出(-)
3.數字RS-485信號輸出 電纜線顏色定義:
棕色---供電電源(+)
黑色---供電電源(-)
藍色---信號A
白色---信號B
LVDT 的定位安裝要求采用溫度膨脹系數小的非金屬夾具進行固定,如果采用金屬塊夾具安裝會對產品性能,產生影響。
本公司有標準的夾具配件供用戶選擇使用,用戶也可以定制安裝夾具。
