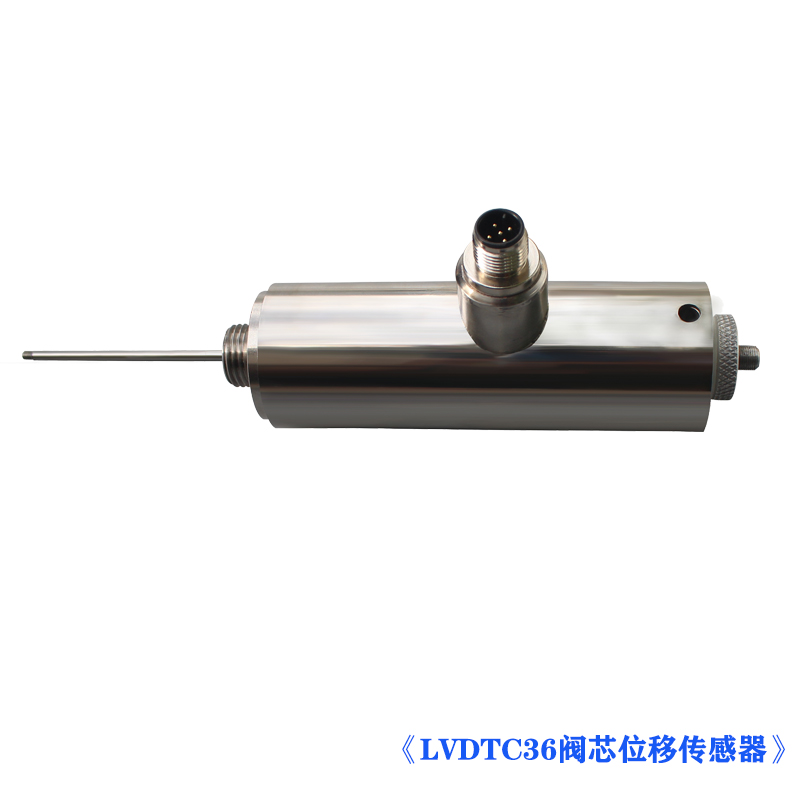

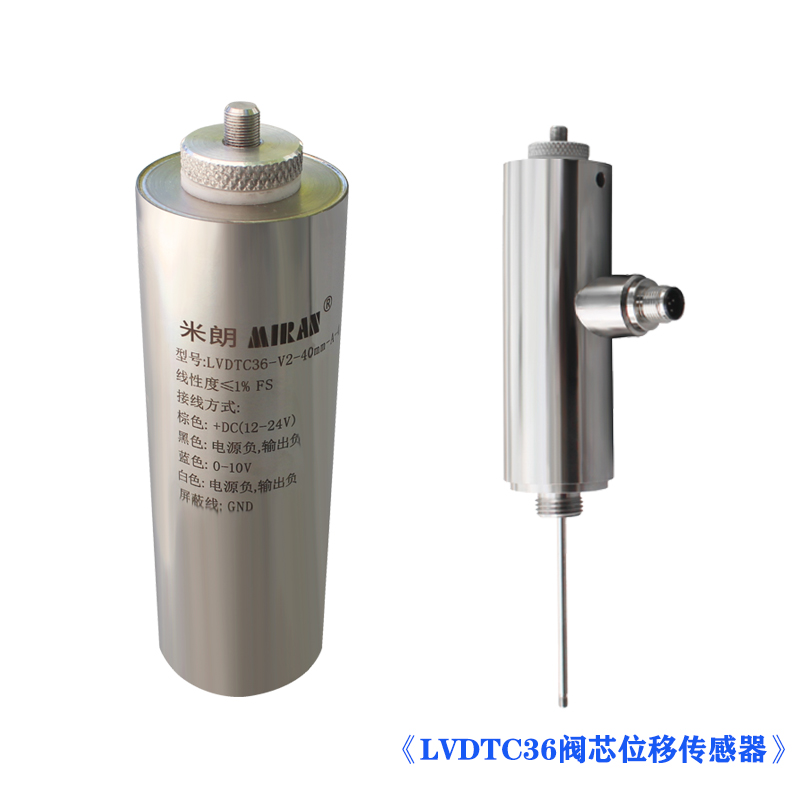

LVDTC36閥芯位移傳感器
  • 產品詳情
  • Product introduction



  • 詳情介紹：

    一、概述：

    LVDTC36閥芯位移傳感器采用差動變壓器原理進行測量，直流LVDT具有優良的性能，采用方便的單電源+12～28V DC供電， 電子電路密封在304不銹鋼金屬管內,可以在潮濕和灰塵等惡劣環境中工作,輸出信號為標準的可被計算機或PLC使用的0-10V、0-10V或4-20mA輸出，可以承受35Mpa高壓。廣泛應用于液壓控制領域,比例閥,伺服閥,換向閥,微距伺服油缸等。

    二、特點：

    ● 耐高壓，可承受 35MPa

    ● 非接觸測量原理

    ● 防油、防水；測量范圍寬2-40mm

    ● 信號輸出：電流2線4-20mA，3線電壓0-5V、0-10V，四線RS485數字信號

    ● 采用機械調零，調零范圍2mm，摒棄傳統的電位調零方式

    ● 高度集成，體積小，使用更方便

    三、技術參數：


    LVDTC36-40mm

    位移量程

    0-40mm

    輸出信號

    0～5V, 0～10V,4～20mA

    分辯率

    0～10V,4～20mA 為1um ；

    0～5V 為2um

    線性誤差

    ≤1%

    重復誤差

    可達1um

    供電電源

    12～28V DC

    工作電流

    3.9～22mA

    動態特性

    50Hz

    激勵電壓

    3Vrms

    激勵頻率

    5KHZ

    溫度系數

    零點≤0.01%/℃

    耐    壓

    35Mpa

    零點校準

    機械式調零范圍2mm

    工作溫度

    -25℃～+85℃

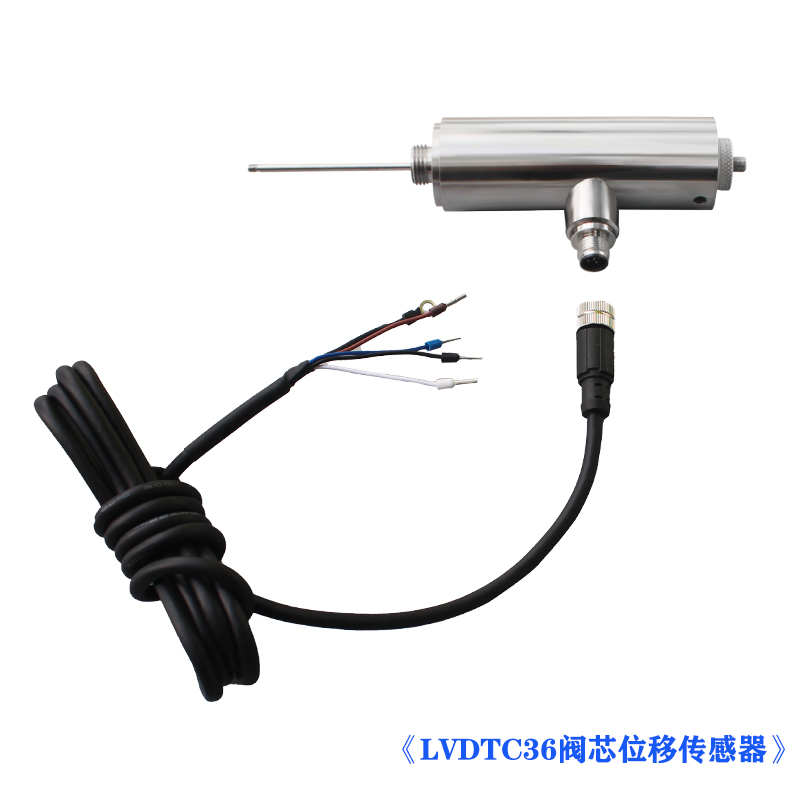

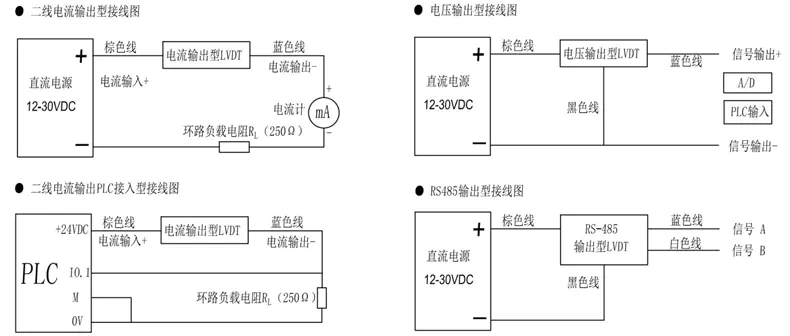

    四、接線方式：

    棕色

    黑色

    白色

    藍色

    屏蔽線

    三線制

    電壓

    12～28V DC

    0V或信號負

    0V或信號負

    0～5V,

    0～10V

    接大地

    二線制

    電流

    12～28V DC

    NC

    NC

    4～20mA

    接大地

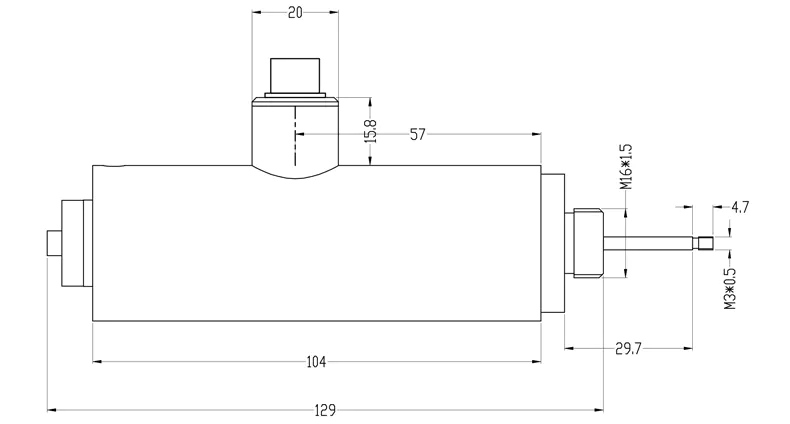

    五、安裝尺寸：

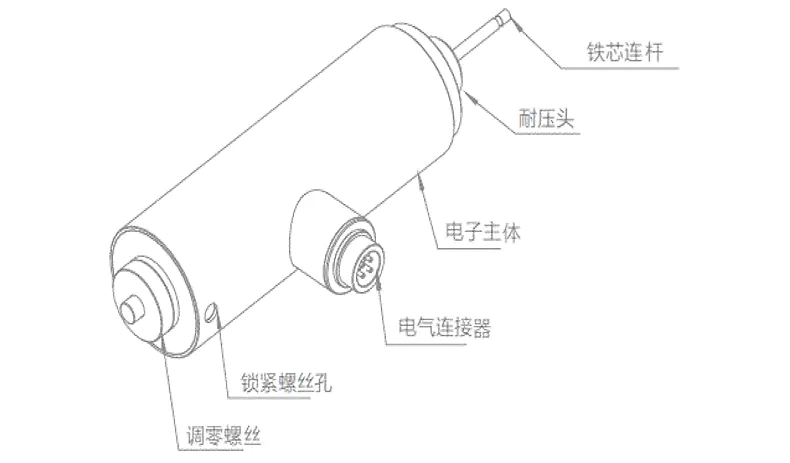

    六、使用說明：

    1、把鐵芯連桿上入閥芯并鎖緊螺絲。

    2、將耐壓管套住鐵芯連桿并上入閥塊鎖緊螺絲。

    3、將傳感器主體部分套在耐壓管上，安裝上調零螺絲。

    4、 插上連接線并給傳感器供電24v,使傳感器正常工作，可以接入電壓表或者電流表對輸出信號進行監測，旋動調零螺絲，移動傳感器內部線圈在耐壓管上的位置，一般以量程的一半做為安裝的測試起點，即此時電壓表，電流表讀數如果是0-5v輸出則為2.5v,如果是0-10v則為5v，如果是4-20Ma則為12Ma。

    5、此時擰緊鎖緊螺絲，鎖緊耐壓管，固定傳感器位置，安裝完成。

    注：傳感器默認測桿往里壓進去的時候數據變大，如果需要需要反方向變大需要提前通知
