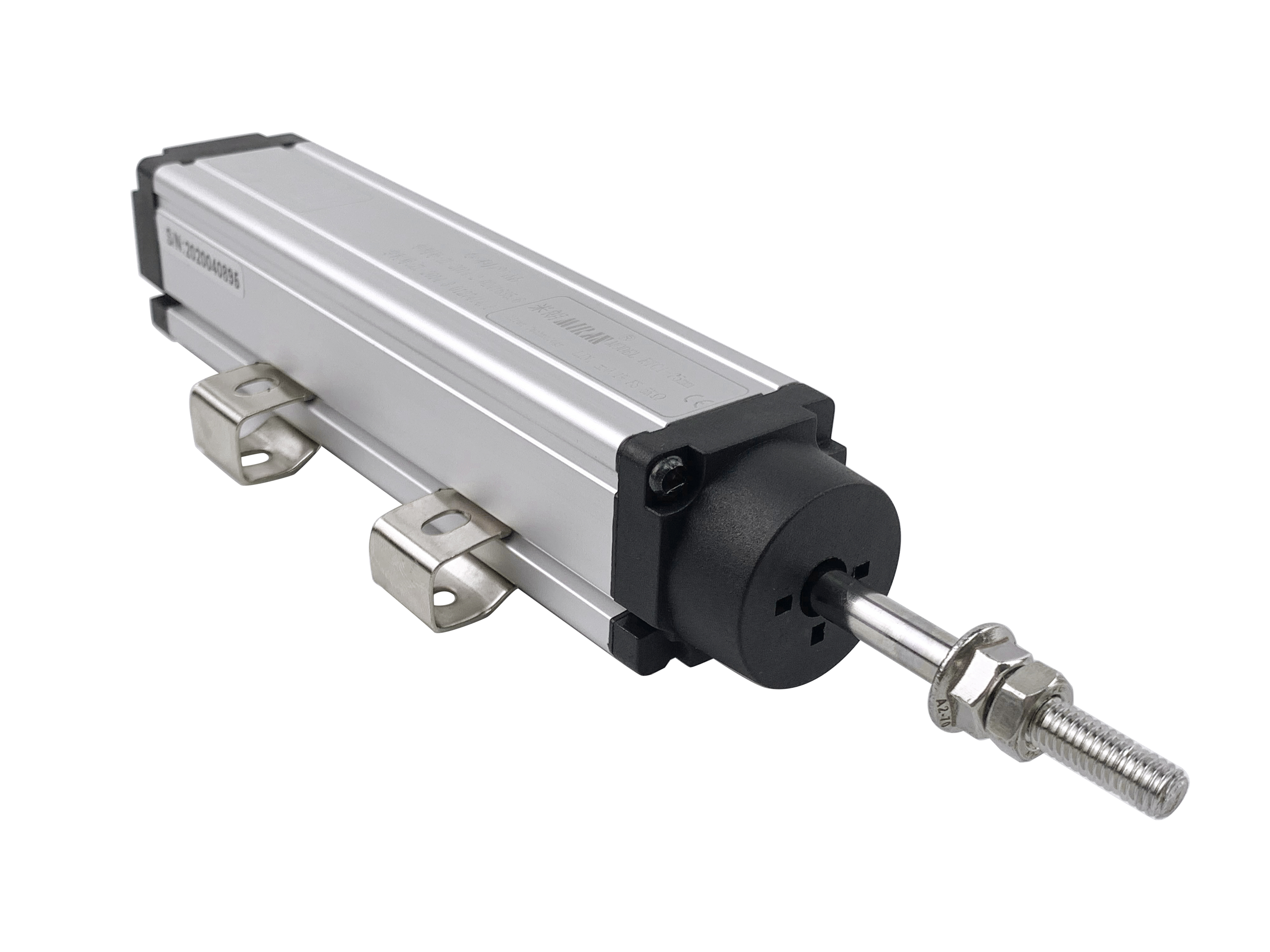

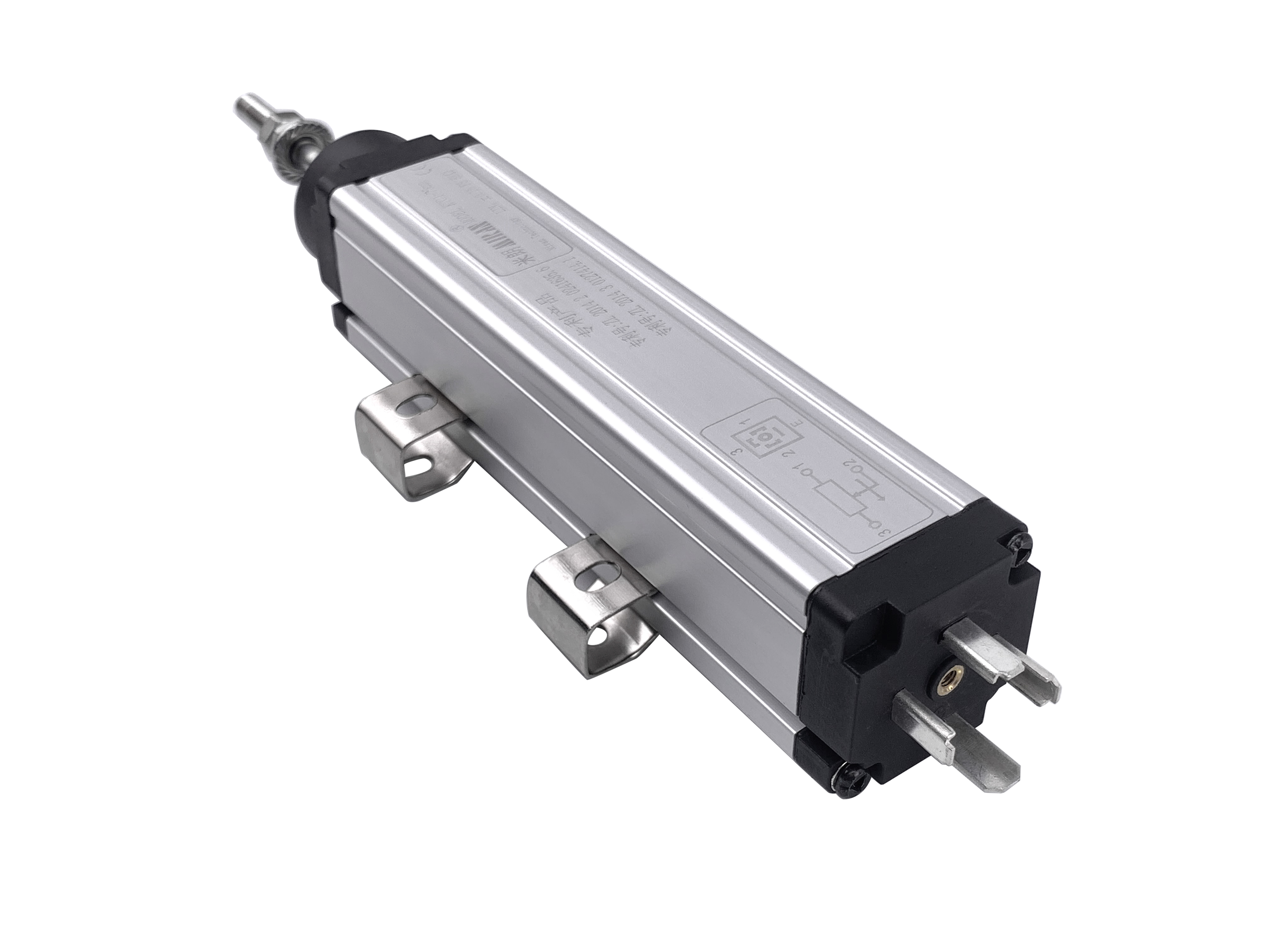

KTC1/LWH通用拉桿式直線位移傳感器，工作量程：0-1250mm

一、KTC1/LWH拉桿式直線位移傳感器產品簡介：

KTC1拉桿式直線位移傳感器（別名：電子尺，電阻尺，電位器，位移傳感器）原理：電位計原理，所有傳感器為位置測量型，用于調節系統（控制系統）和測量系統中，對位移和長度進行直接測量，輸出直流電壓信號，也可以通過內置或者外置的V/A變送模塊講信號轉換成標準的0-5V、0-10V或者4-20mA直流信號，也可以遠距離傳輸控制要求。KTC1拉桿式直線位移傳感器（別名：電子尺，電阻尺，電位器，位移傳感器）輸出位移變化：0-100%給定輸入工作電壓（隨位移變化而變化）。

二、KTC1/LWH拉桿式直線位移傳感器性能特點:
1、該系列傳感器用于測量和控制系統中，對位移和長度進行直接和絕對測量，工作量程最大達1250mm以及高分辨率(0.01mm) 可提供精確的線性位移測量。傳感器的結構設計上考慮方便安裝及拆卸。

2、傳感器內外結構表面經過特殊處理 ,可在高速低磨損狀態下工作 。傳感器前端的柔性緩沖軸承 可以克服傳動桿的一些微小側向應力,保證傳感器正常工作。

三、KTC1/LWH拉桿式直線位移傳感器的輸出類型：
電阻輸出型（電位器）：5kΩ，10KΩ，
電壓輸出型（外置/內置模塊）：0-5V，0-10V，
電流輸出型（外置/內置模塊）：4-20MA (二線制，三線制），

數字信號（外置/內置模塊）：RS485，

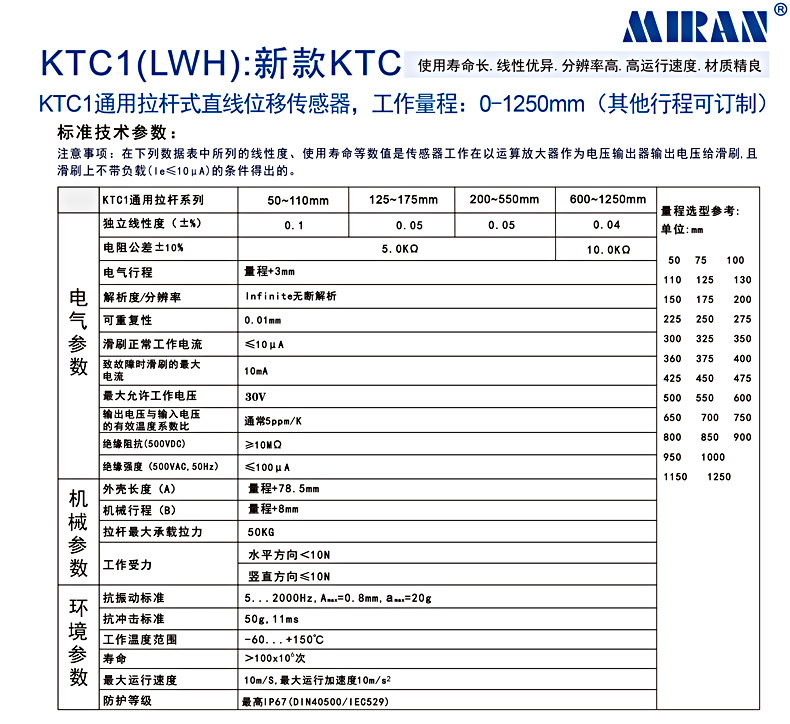

四、KTC1/LWH拉桿式直線位移傳感器技術參數：




標準技術參數：
注意事項：在下列數據表中所列的線性度、使用壽命等數值是傳感器工作在以運算放大器作為電壓輸出器輸出電壓給滑刷,且滑刷上不帶負載( l e≤1 0μA)的條件得出的。

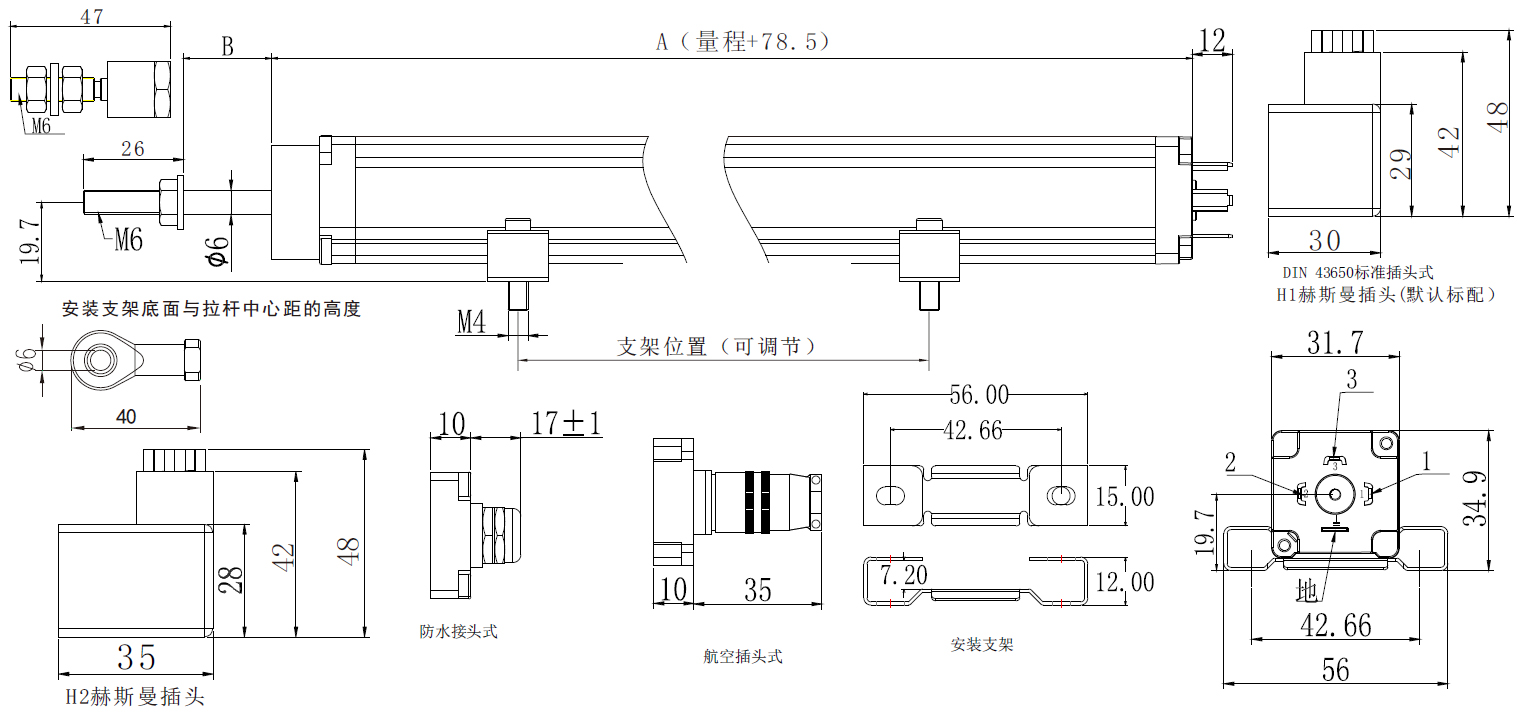

五、KTC1/LWH拉桿式直線位移傳感器安裝尺寸圖：

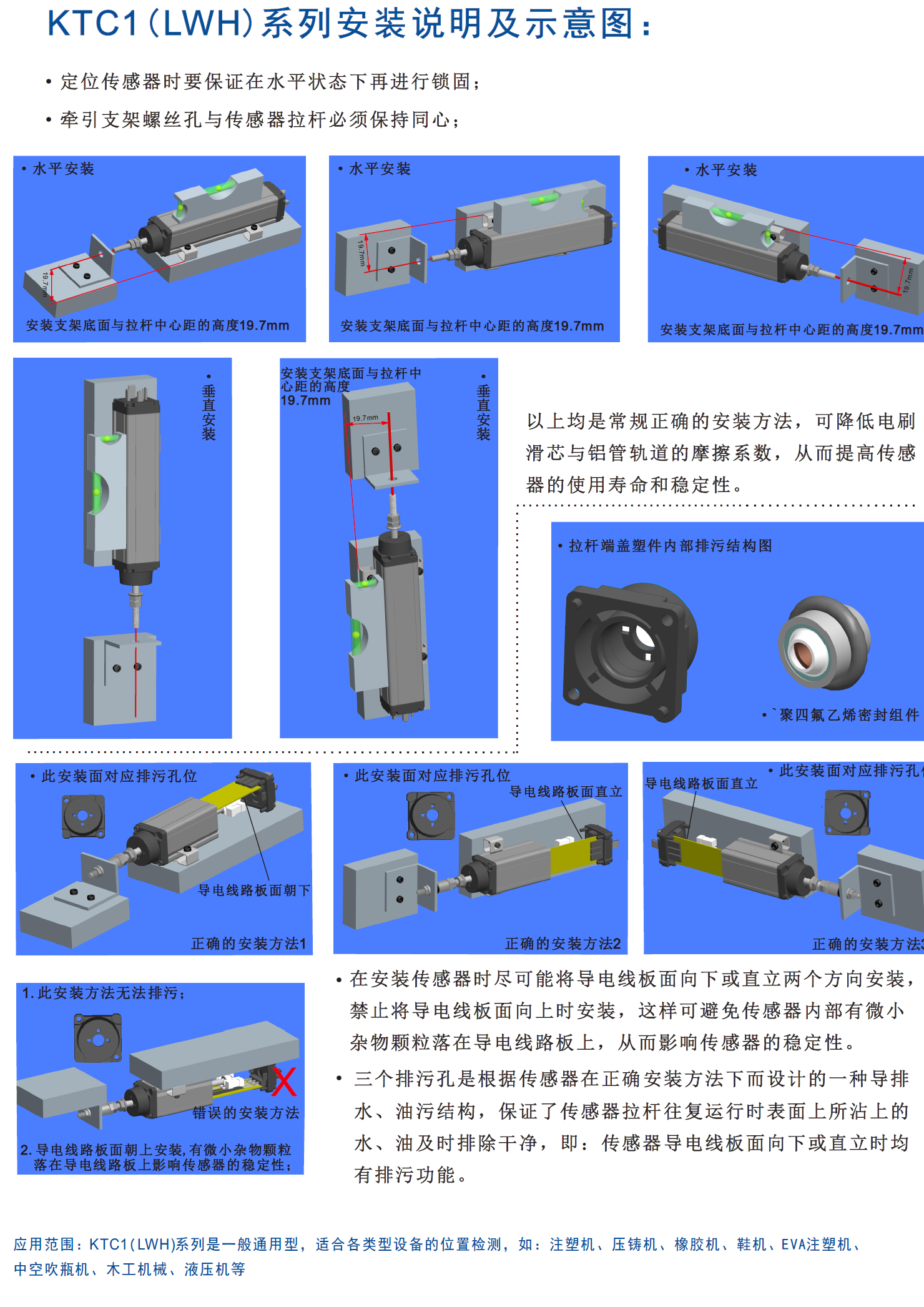

KTC1(LWH)系列安裝說明及示意圖：
·定位傳感器時要保證在水平狀態下再進行鎖固；

·牽引支架螺絲孔與傳感器拉桿必須保持同心；

應用范圍：KTC1/LWH是一般通用型，適合各類型設備的位置檢測，如：注塑機、壓鑄機、橡膠機、鞋機、EVA注塑機、中空吹瓶機、木工機械、液壓機等。

如需詳詢及具體價格，請撥打服務熱線：18988775301 張工
