RS485轉USB轉換器使用說明



一、概述
   USB轉串口芯片是采用CH341T，可以擴展出RS485通訊信號， 廣泛應用于研發通訊調試、工業自動化控制系統、考勤機、LED顯示屏通訊數據、IC卡收費系統、監控?cái)?shù)據讀寫和云臺控制、一卡通門禁系統、停車場系統、自動銀行系統、公共汽車收費系統、飯?zhí)檬埏埾到y(tǒng)、公路收費站系統等。

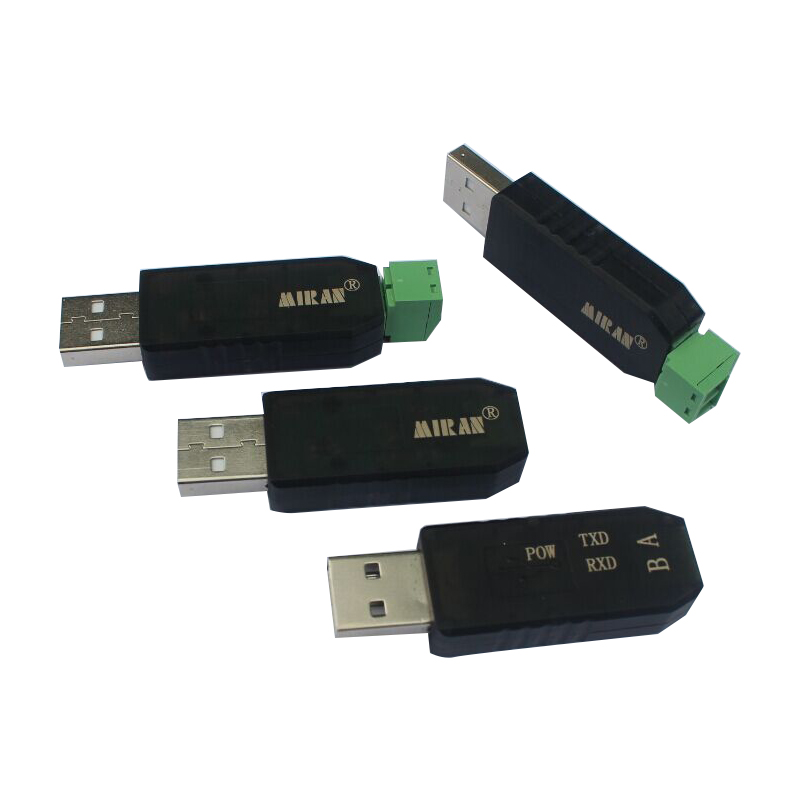

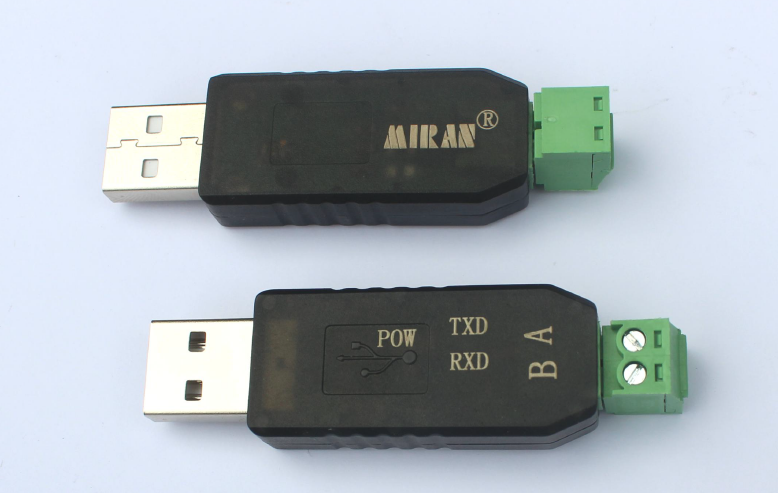

二、米朗RS485轉USB轉換器性能特點
USB芯片：采用目前最新的USB轉串口芯片CH341T
USB接口安全：USB供電采用了過流保護器件，確保了USB接口的安全。
信號指示：LED電源指示、數據發送指示和接收指示。
USB過流保護：0.5A自恢復保險
接線端子：可拔插連接接頭使用方便

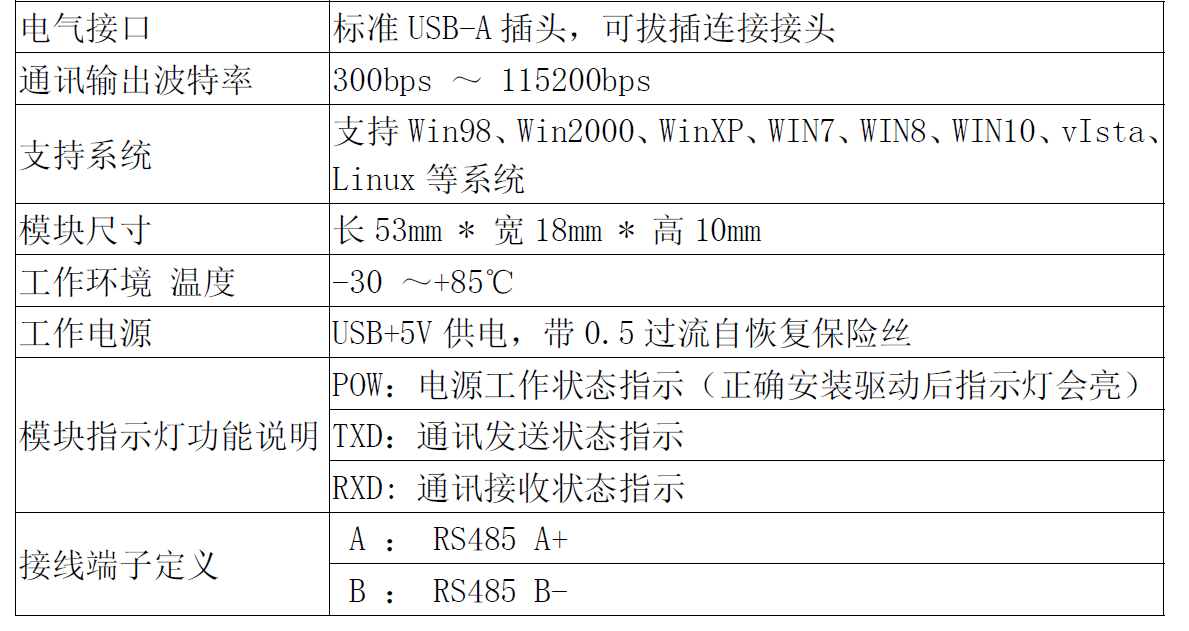

三、技術參數：

四、使用步驟說明：
先下載并安裝驅動程序，然后按頁面方法對設備進行接線，再插入RS485模塊至電腦，在計算機管理--設備管理器--端口中查看串口號，然后在你的應用軟件中選擇相應的串口號（有些設備軟件自動匹配，無需另行選擇設置），打開串口就可以收發數據了。

五、驅動安裝方法：
1. 標準INF文件安裝方法
WINDOWS提示找到新硬件，指定驅動程序所在目錄DRIVER，自動安裝驅動。如果WINDOWS沒有提示找到新硬件，那么在設備管理器的硬件列表中，選擇帶問號的USB設備，更新驅動程序并指定目錄。

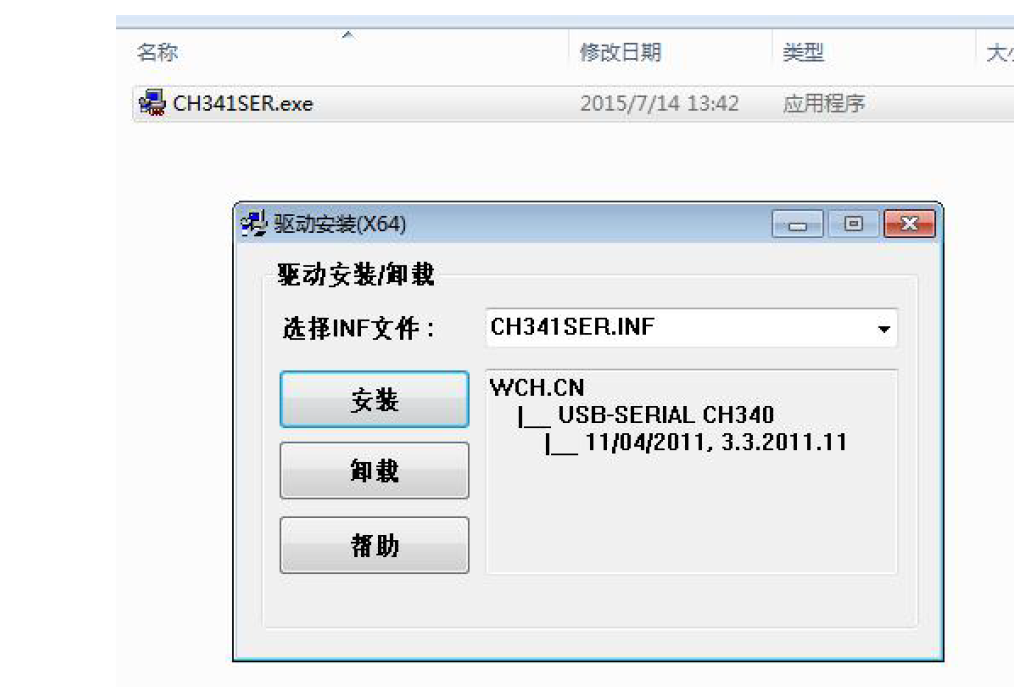

2. 使用驅動程序安裝工具
直接使用CH341SER.exe安裝包，可以安裝/升級/卸載驅動程序。
該方法更適用于最終用戶。

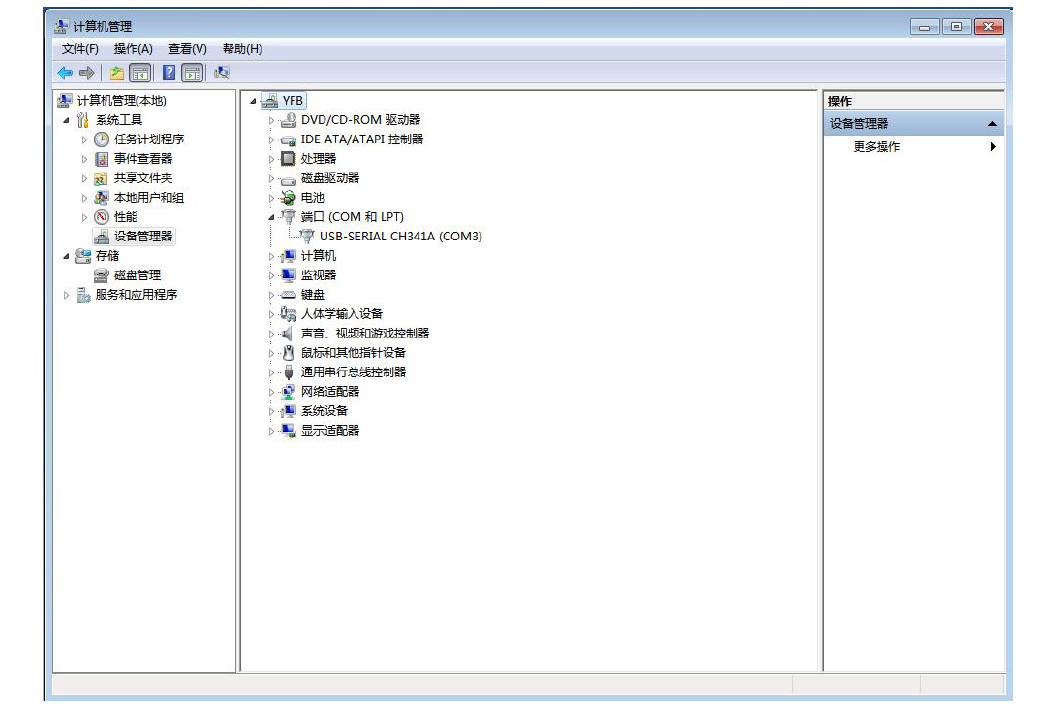

正確安裝好驅動后，將該模塊插入電腦USB接口中，即可在電腦的端口中查看到CH341的串口號，如下圖所示。
