超聲波位移傳感器Product introduction 您現在的位置：首 頁 > 產品展示 > 產品詳情
超聲波位移傳感器
  • 產品詳情
  • Product introduction


  •
    一、概述：
    超聲波位移傳感器是一種振動頻率高于聲波的機械波，由換能晶片在電壓的激勵下發生振動,利用超聲波的特性研制而成的傳感器。它具有頻率高、波長短、繞射現象小，特別是方向性好、能夠成為射線而定向傳播等特點。

    超聲波位移傳感器測距一般采用飛行時間法TOF（Time of Flight）。超聲波位移傳感器到障礙物的距離S=vt/2。根據超聲波發射和接收之間的飛行時間原理進行測量，利用聲波介質對被檢測物進行非接觸式無磨損的檢測，對透明或有色物體，金屬或非金屬物體，固體、液體、粉狀物質均能檢測。其檢測性能不受工件顏色、材質、透明度的影響，包括煙塵環境和雨天？蓮V泛應用在物位（液位）監測，機器人防撞，各種超聲波接近開關，以及防盜報警等相關領域，工作可靠，安裝方便， 防水型，發射夾角較小，靈敏度高，方便與工業顯示儀表連接。

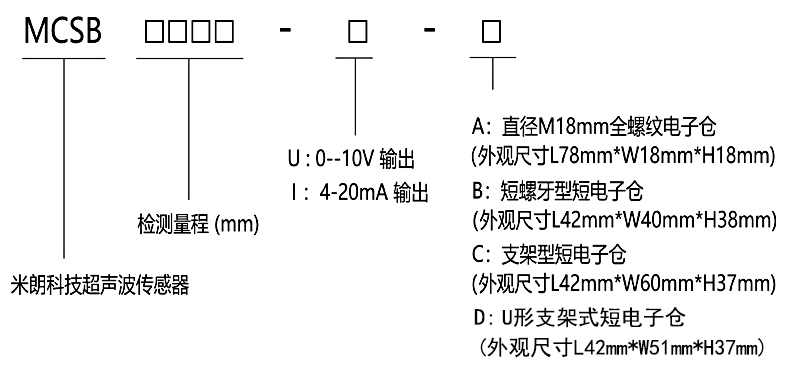

     二、產品命名規則：
    米朗MIRAN超聲波位移傳感器選型指引

    三、技術參數:

    產品型號

    MCSB1000-U/I-B/MCSB1000-U/I-C/MCSB1000-U/I-D

    測量范圍

    60~1060mm

    盲區

    60mm

    響應時間

    約100ms

    分辨率

    0.35mm(max)

    標準檢測板

    300x300mm

    波束角

    10~15°

    精度

    0.1%

    換能器頻率

    200KHz

    工作電壓

    15~30VDC

    紋波電壓

    5%

    工作電流

    20MA

    輸出方式

    0-10V、4-20mA

    工作溫度

    -20°C~+60°C

    儲藏溫度

    -40°C~+70°C

    防護等級

    IP67

    殼體材料

    黃銅鍍鎳

    線長

    2米

    指示燈含義

    黃燈： 黃燈不變，物體在測量范圍內。

           黃燈閃爍，設定功能狀態下檢測到物體。

    紅燈： 紅燈常亮，電源上電。長暗，出錯

        紅燈閃爍，設定功能狀態下未檢測到物體。


    四、產品尺寸圖及接線定義    ：
    米朗MIRAN超聲波位移傳感器安裝尺寸

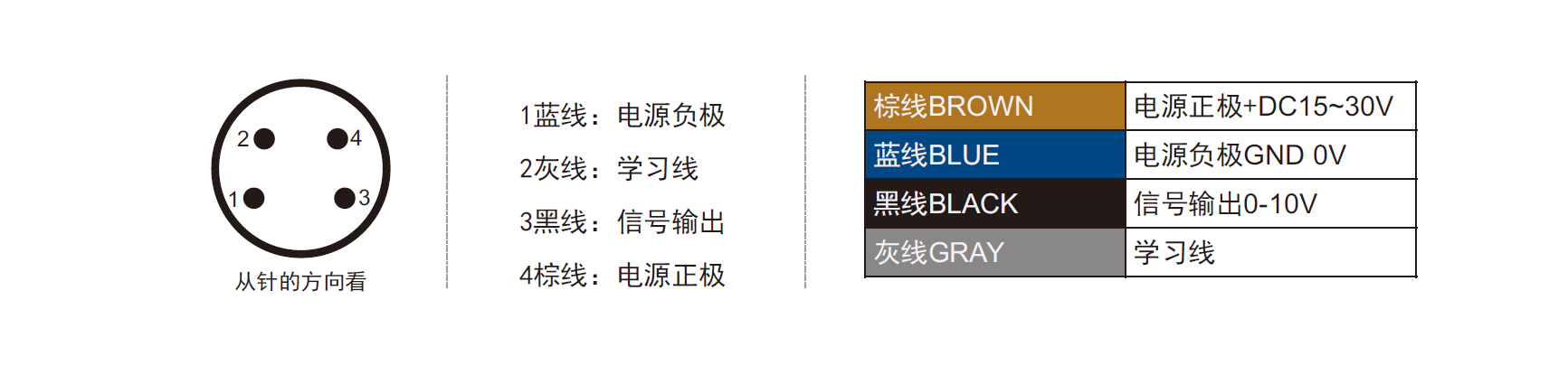

    MCSB米朗超聲波位移傳感器接線圖

    模擬量輸出方式/具體調節方法：

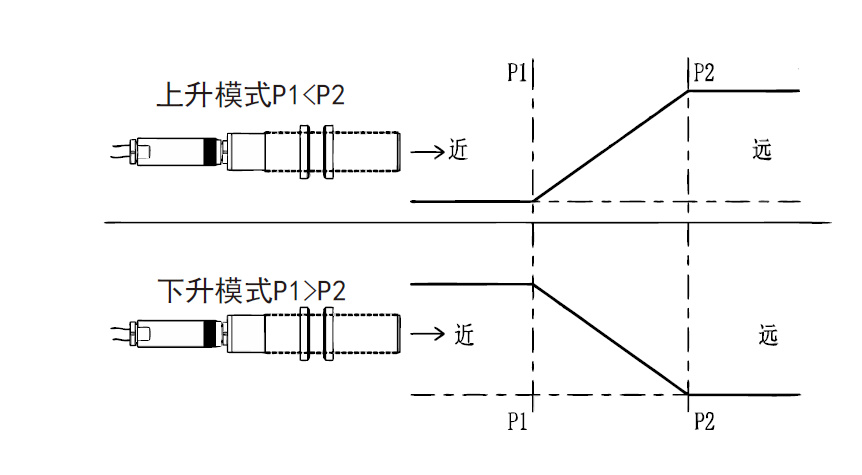

    本傳感器有兩種模擬量輸出方式（上升和下降模式）如下圖:


    首先傳感器通電，傳感器的后面的紅色和黃色指示燈會亮起.
    指示燈含義：

    黃燈    ：    黃燈不變，物體在測量范圍內。黃燈閃爍，設定功能狀態下檢測
    到物體。

    紅燈    ：    紅燈常亮，電源上電。長暗，出錯紅燈閃爍，設定功能狀態下未檢測到物體。

    設置最遠距離P2：
    在想要設定距離的地方放一個被測物。將灰線（學習線）和棕線（電源正）接一起，在此期間，如果被測物被捕捉到了，黃色燈會一直閃爍。此狀態持續四到五秒之后，把灰線拿開。設定成功。

    設置最近距離P1：
    在想要設定距離的地方放一個被測物。請將灰線（學習線）和藍線（電源負）相接，在此期間，如果被測物被捕捉到了，黃色燈會一直閃爍。此狀態持續四到五秒之后，把灰線拿開。設定成功。

    注:設定過程中可能會出現黃燈和紅燈-起閃爍的情況，說明傳感器沒有準確捕捉到被測物。需要把傳感器稍微移動來對準被測物。直至黃燈單獨連續閃爍為止。此設定過程必須在3分鐘之內完成，否則傳感器將被鎖定。需要斷開電源重新供電，然后重新設定。

    注意事項
    ●傳感器為精密儀器，請勿刮花表面。
    ●不能在真空區或防爆區使用該傳感器。
    ●確保傳感器的供電電壓和紋波電壓在規格范圍內。
    ●請勿在50C以上的水、蒸汽、酸、溶劑附近使用該傳感器。
    ●傳感器使用時，不能有強烈的機械震動，工作環境不應該有強烈的電磁干擾。

      由于超聲波傳感器具有方向性,因此一定要注意其安裝位置。建議安裝位置最好和被測物垂直這樣測量數據會相對準    確。( 附帶安裝固定螺母)

    應用領域:距離測量，液位測量，高度測量，間隔測量，尺寸測量，材料堆積高度測量，填充物位測量，填充液面探測，    直徑和速度測量，輪廓測量，張力控制，包裝檢測，物體計數等。
