概述：

   LVDTC20差動變壓器位移傳感器具有優良的性能，采用方便的單電源12--24V DC供電,電子電路密封在304不銹鋼金屬管內,可以在潮濕和灰塵等惡劣環境中工作， LVDTC20差動變壓器位移傳感器,輸出信號為標準的可被計算機或PLC使用的0-10V或4-20mA輸出。外徑Φ20mm,不銹鋼304外殼,分體式無滑動觸點，使用壽命長直流單電源供電，內置高性能信號解調器二線4-20mA電流輸出，三線制電壓輸出0-10V。

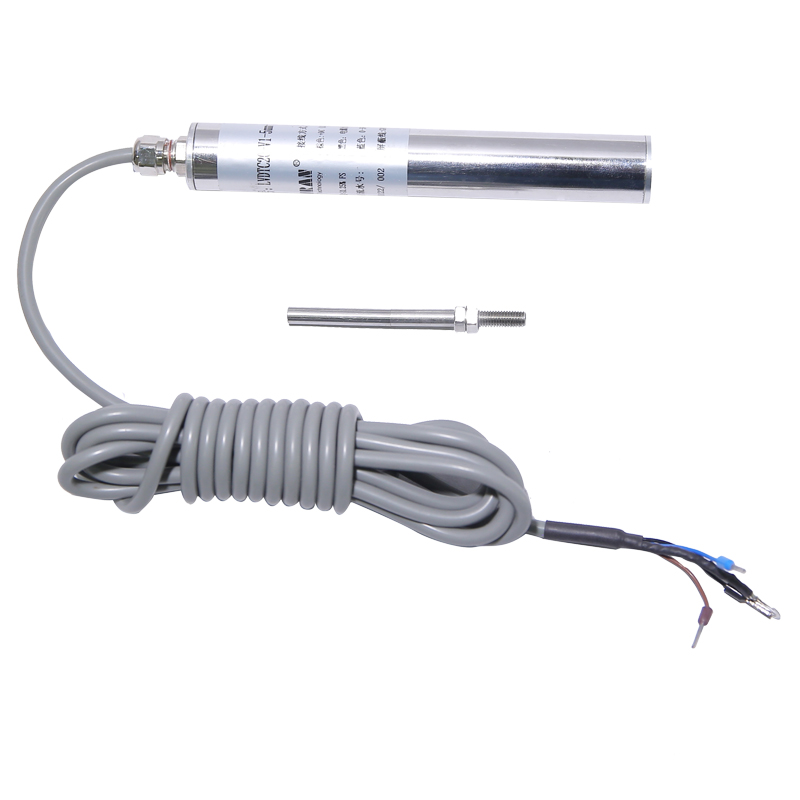

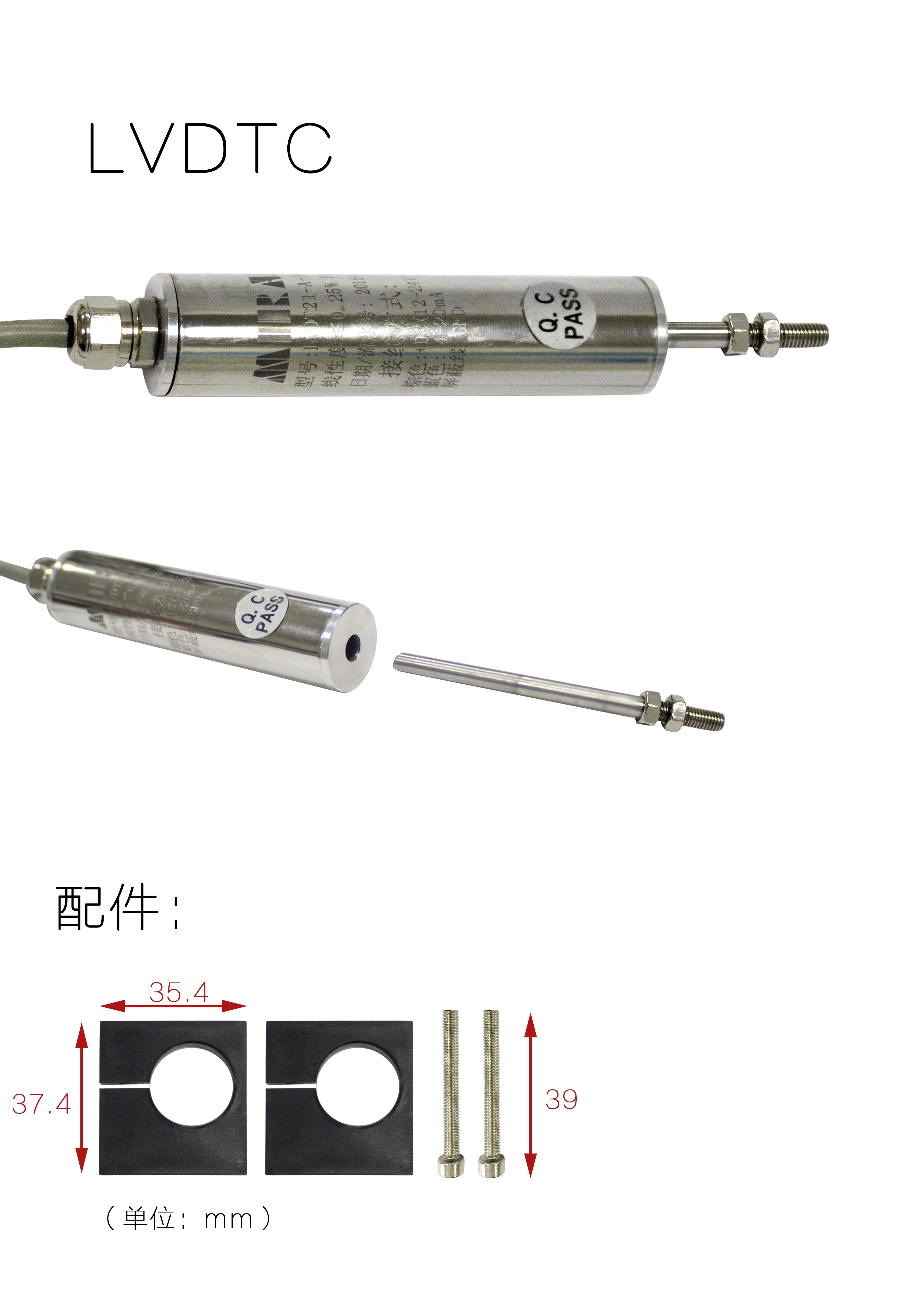

實物：

特點：

     外徑Φ20mm,不銹鋼304外殼,分體式
    無滑動觸點，使用壽命長

     直流單電源供電，內置高性能信號解調器
    二線4-20mA電流輸出，三線制電壓輸出0-10V

應用領域：

        軸徑跳動檢測

        紡織機械檢測

        閥門位置檢測與控制
       輥縫間隙測量
       車輛制動裝置磨損測量

性能參數：

供電電源      12 ~24V DC

工作電流      電壓輸出型供電電流 ≤12mA；

                   二線4~20mA電流輸出型LVDT，供電電流4~20mA

  位移量程      0-5mm通用

  輸出信號     0 ~10V, 4 ~20mA

  線性誤差      ≤0.25%

  重復誤差      ≤1um

  分辨率        ≤0.2um

  動態特性      3HZ

  工作溫度      -25℃----+85℃

  耐受沖擊      250g/11毫秒

  振動允限      10g/2KHZ

  溫度系數       零點  ≤0.01%/℃

  靈敏度  ≤0.025%/℃

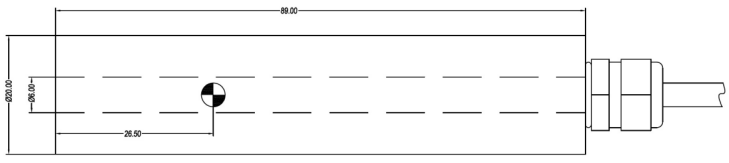

機械尺寸：

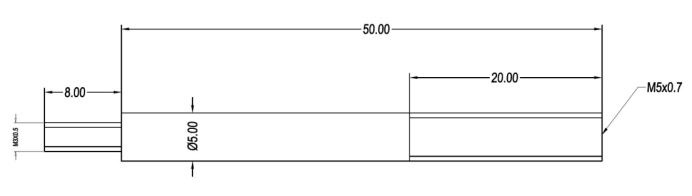

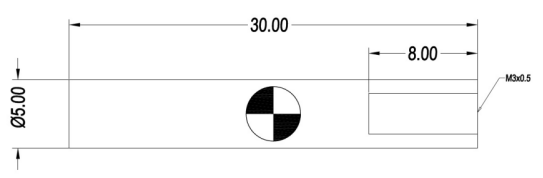

鐵芯連接桿尺寸圖：

輸出特性：

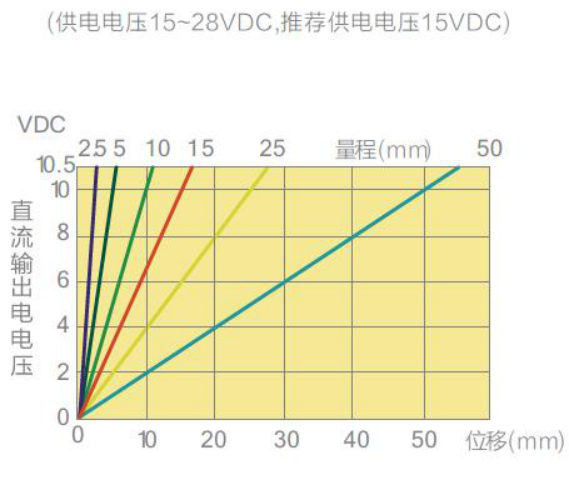

不同量程0--10V輸出電壓和位移關系

接線方法：

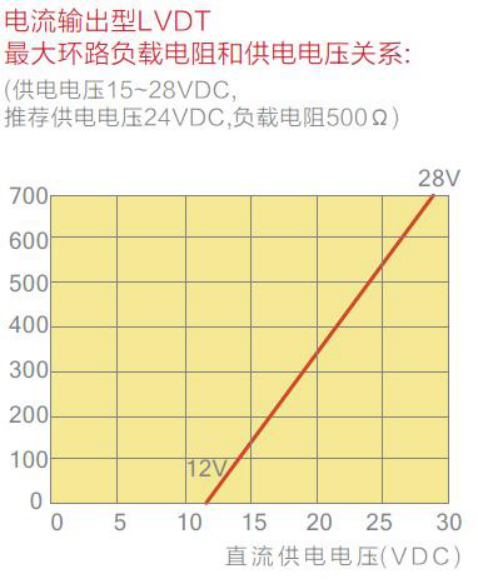

        直流穩壓電源輸出電壓值必須在規定的使用范圍內

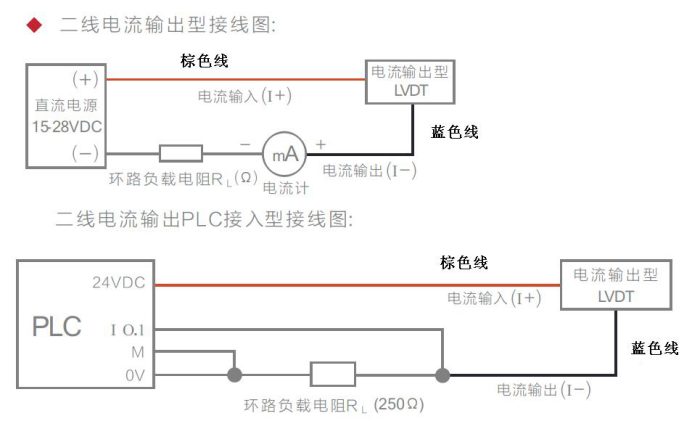

         1.電流信號輸出

        電纜線顏色定義：

          棕色----供電電源（+） 電流輸入（+）

          藍色----供電電源（-） 電流輸出（-）

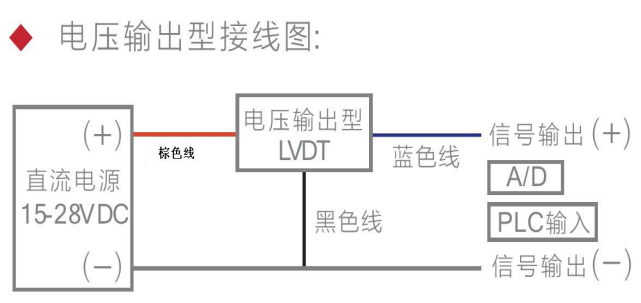

         2. 電壓信號輸出

          電纜線顏色定義：

          棕色---- 供電電源（+）

          藍色---- 電流輸出（+）

          黑色---- 供電電源（-）信號輸出（-）

安裝方法：

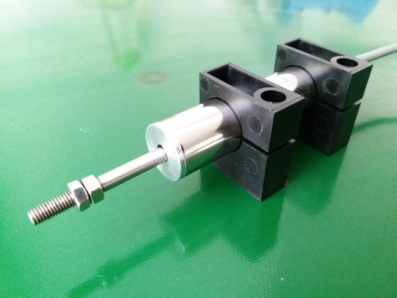

LVDT 的定位安裝要求采用溫度膨脹系數小的非金屬夾具進行固定,如果采用金屬塊夾具安裝會對產品性能,產生影響。

本公司有標準的夾具配件供用戶選擇使用,用戶也可以 定制安裝夾具。

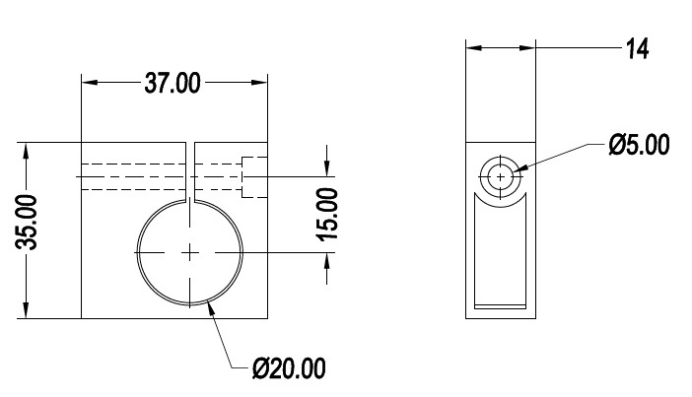

安裝夾具尺寸：
