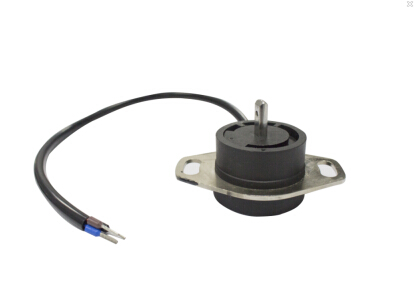

一、WDA-D40-P角度位移傳感器產品簡介：
WDA-D40-P角度位移傳感器特點：球形軸承和導電塑料換向自如，作為一種高精密角度位移傳感器，WDA-D40-P角度位移傳感器即合適各種模擬量輸出的應用，又能兼具數字信號輸出信號輸出應用，比如，如果它同時和A/D變換器配合使用，則構成性價比極高的數字型絕度值編碼器，可用于精度確定位/位置檢測等。
二、WDA-D40-P角度位移傳感器性能特點：
●工業級 標準體積，性價比高
●旋轉壽命1000萬
●線性優異，土0.03%
●高分辨率，優于0.007°
●允許最高轉速, 10000轉/分鐘
●無限制連續旋轉
●塑料電阻式精密電位計，適合測量、控制和儀器化儀表應用。
●全金屬機殼，陽極氧化鋁機殼和耐高溫塑料封蓋，球形不銹鋼軸承和導電塑料電阻換向自如。
●滑刷組件為貴金屬多觸點滑刷，電器連接為鍍金黃銅端子。
●作為一種高精密角度位移傳感器，它既合適各種模擬量輸出的應用，又能兼具數字信號輸出應用，比如，如果它同時和A/D變換器配合使用，則構成性價比極高的數字型絕對值編碼器，可用于精確定位/塑料電阻式精密電位計。位置檢測等。
●適合測量、控制和儀器化儀表應廠家可提供特殊行程和轉軸尺寸等特殊規格的定制。
三、WDA-D40-P角度位移傳感器技術參數：
|
產品名稱 |
WDA-D40-P精密導電塑料電位器 |
|
|
電氣參數 Electrical |
||
|
有效量程Effective stroke |
0-200° |
|
|
阻值范圍Resistance Range |
0KΩ-5kΩ |
|
|
阻值變化規律Resistance Taper |
B(JIS直線 JIS LINEAR) |
|
|
線性精度Independent Linearity |
±0.3% |
|
|
輸出信號Ooutput signal |
分壓器Voltage divider |
|
|
重復性精度 Repeatability |
0.007° |
|
|
最大工作電壓Dielectric Strength |
20V |
|
|
絕緣電阻Insulation Resistance |
10M |
|
|
分辨率Resolution |
無限大Essentially infinite |
|
|
最大工作電壓Maximum Input Voltage |
20VDC |
|
|
環境參數 Environmental |
||
|
存儲溫度 Storage Temperature Range |
-60℃～+125℃ |
|
|
工作溫度 Operating Temperature Range |
-60℃～+125℃ |
|
|
溫度漂移Temperature coefficien |
9ppm/℃ |
|
|
旋轉壽命Rotational Life |
100*106 |
|
|
IP防護等級 IP Range |
IP65 |
|
|
工作速度Operating speed |
10000rpm |
|
|
機械參數 Mechanical |
||
|

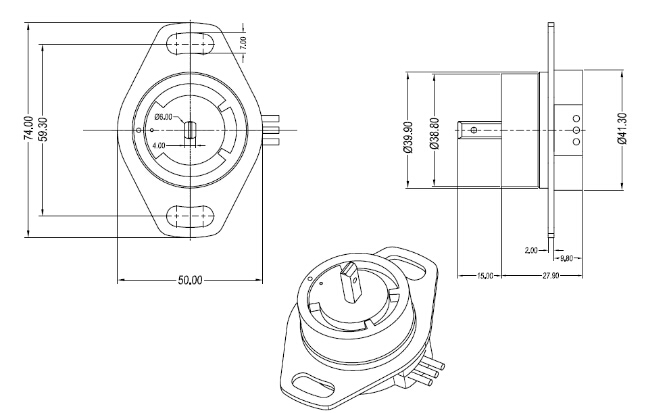

尺寸SIZE |
見附圖SEE DRAWING |
|
|
機械行程Mechanical Travel |
連續旋轉 |
|
|
外形尺寸Housing size |
φ41mm |
|
|
輸出軸Output shaft |
φ6mm |
|
|
鎖緊力矩Mounting Nut Torque |
15Kgf·cm |
|
|
軸跳動Shaft Runout |
0.15mm |
|
|
軸端間隙 Shaft End Play |
(出軸長度shaft length 30 mm)0.15mm |
|
|
徑向間隙Shaft Radial Play |
0.15mm |
|
|
軸的推力Shaft Strength (push) |
125 N (12.75 kgf ) min. |
|
|
軸的拉力Shaft Strength (tensile) |
125 N (12.75 kgf ) min. |
|
