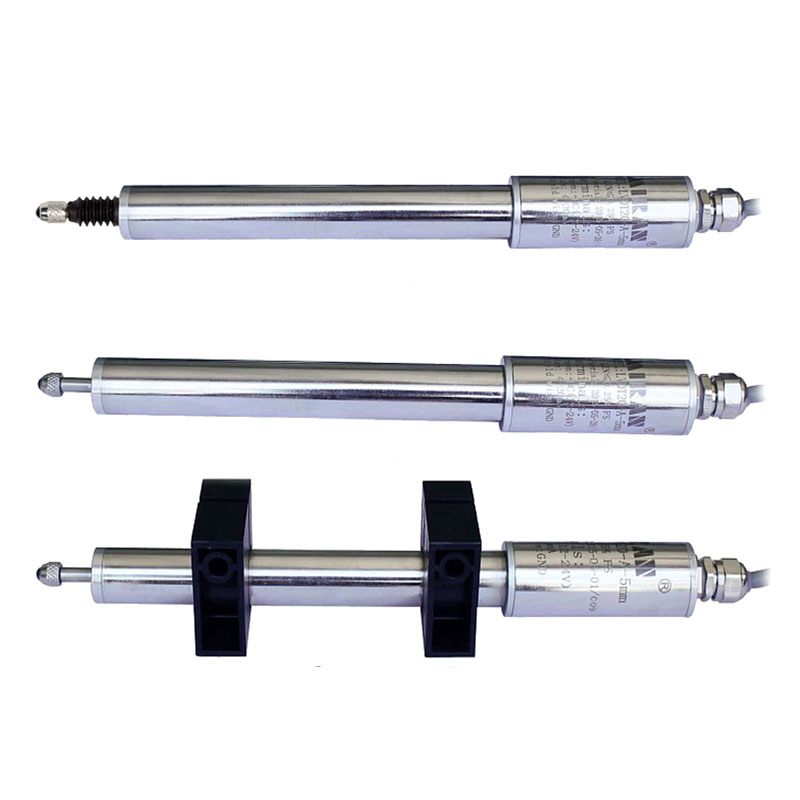

一、 LVDT20回彈式位移傳感器產品簡介：
差動變壓器式位移傳感器（LVDT）可廣泛應用于航天航空，機械， 建筑，紡織，鐵路，煤炭，冶金，塑料，化工以及科研院校等國民經濟各行各業，用來測量伸長,振動,物體厚度，膨脹等的高技術產品。
直流LVDT具有優良的性能，采用方便的單電源+12～24V DC供電， 電子電路密封在304不銹鋼金屬管內,可以在潮濕和灰塵等惡劣環境中工作,輸出信號為標準的可被計算機或PLC使用的0-10V或4-20mA輸出。
二、LVDT20回彈式位移傳感器性能特點：
1.內置精密直線軸承，重復性好，
2.探頭為氮化硅陶瓷球，耐磨性好，
3.無滑動觸點，使用壽命長，
4.直流單電源供電，內置高性能信號解調器，
5.二線制4-20mA電流輸出，三線制0-5V或0-10V電壓輸出，
6.外徑Φ20mm,不銹鋼304外殼,回彈式（可定制拉桿式），
三、LVDT20回彈式位移傳感器技術參數：
|
位移量程 |
5mm,10mm,20mm,25mm,40mm,50mm,100mm |
|
輸出信號 |
0～5V, 0～10V,4～20mA，RS485 |
|
分辨率 |
≤0.1um， 數字式輸出是16bit |
|
線性誤差 |
≤±0.25%FS |
|
重復誤差 |
可達1um |
|
供電電源 |
+12～30V DC |
|
工作電流 |
電壓輸出型 電流 ＜10mA |
|
二線4～20mA電流輸出型 電流4～25mA |
|
|
RS485輸出型 電流15～40mA |
|
|
動態特性 |
3Hz（拉桿式可達50HZ） |
|
耐受沖擊 |
250g/11毫秒 |
|
振動允限 |
10g/2KHZ |
|
激勵電壓 |
3Vrms |
|
激勵頻率 |
5KHZ |
|
溫度系數 |
零點≤0.01%/℃ |
|
靈敏度 |
≤0.025%/℃ |
|
工作溫度 |
-25℃～+85℃ |
注：電壓信號輸出為三線制，電流信號為二線制

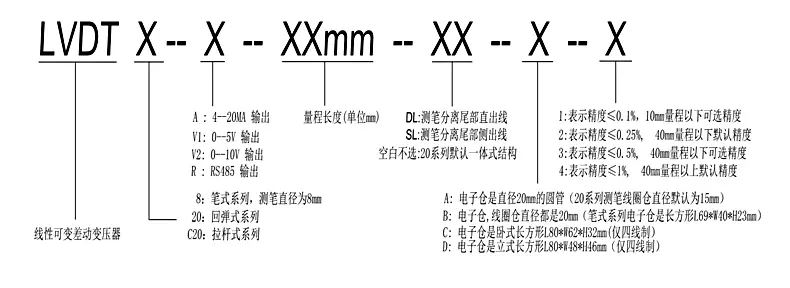

四、LVDT20回彈式位移傳感器命名規則：

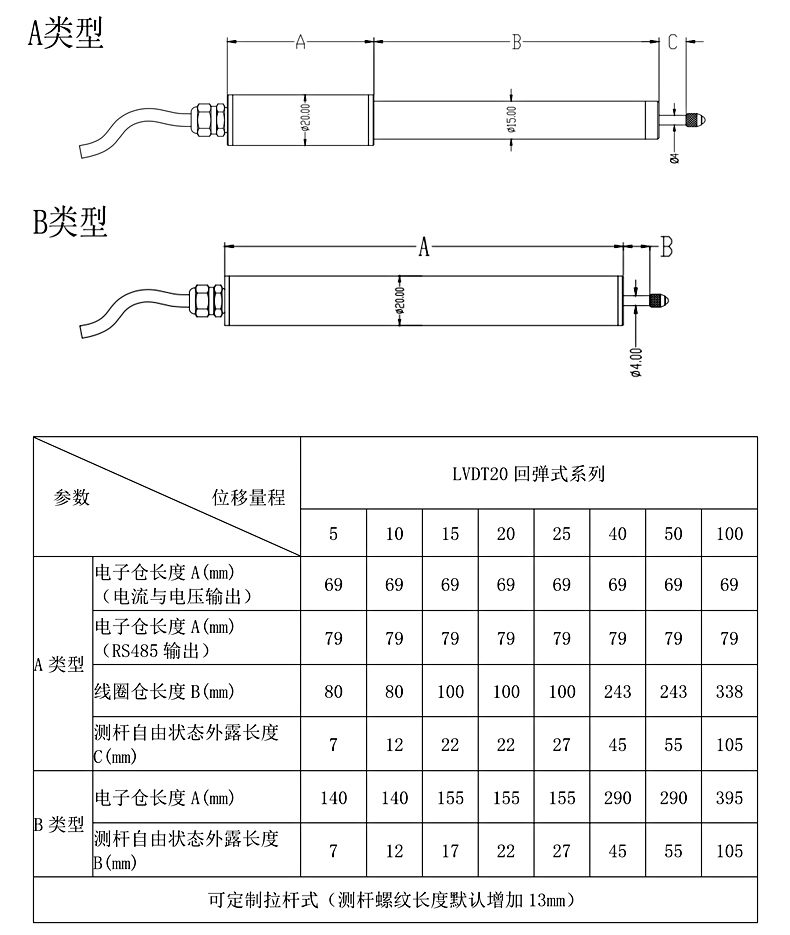

五、LVDT20回彈式位移傳感器（類型A/類型B）安裝尺寸圖：

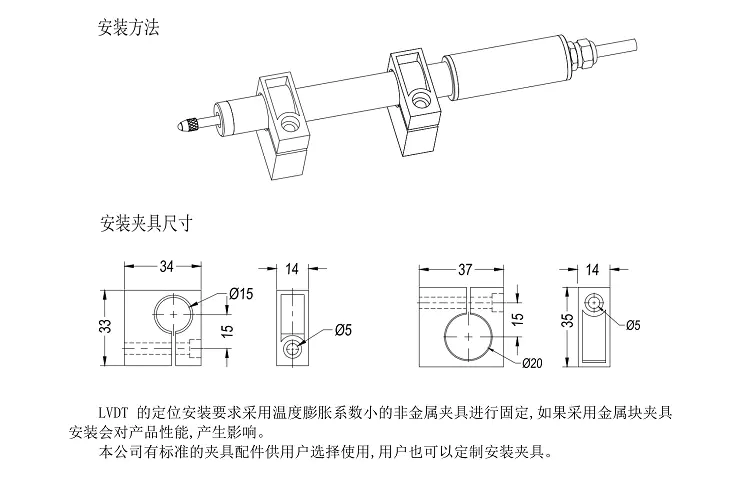

本公司有標準的夾具配件供用戶選擇使用，用戶也可以定制安裝夾具。

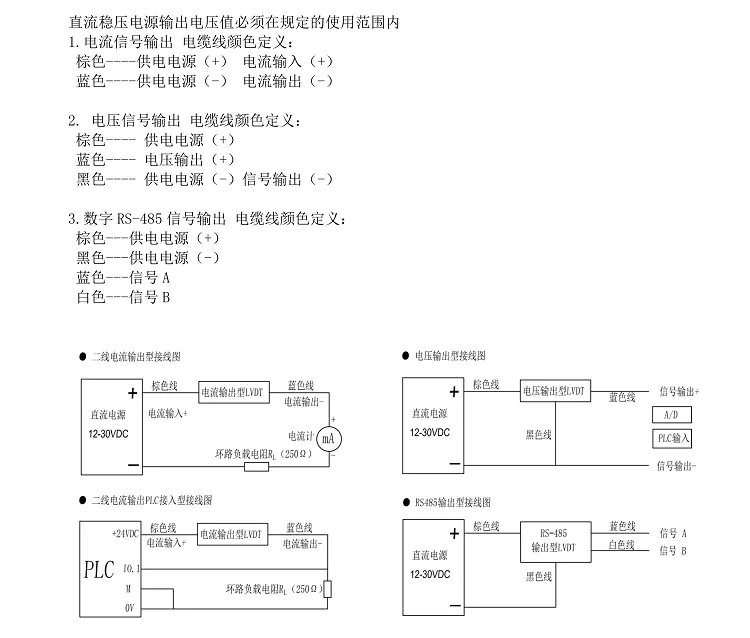

七、LVDT20回彈式位移傳感器接線定義：
直流穩壓電源輸出電壓值必須在規定的使用范圍內：
1.電流信號輸出電纜線顏色定義：
棕色----供電電源（+）電流輸入（+）
藍色----供電電源（-）電流輸出 （-）
2.電壓信號輸出電纜線顏色定義：
棕色----供電電源（+）
藍色----電壓輸出（+）
黑色----供電電源（-）信號輸出（-）
3.RS-485數字信號輸出電纜線顏色定義：
棕色----供電電源（+）
黑色----供電電源（-）
藍色----信號A
白色----信號B
如需詳詢及具體價格，請撥打服務熱線：18988775301 張工
