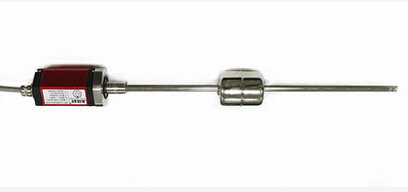

磁致伸縮液位計由三部分組成:探測桿,電路單元和浮子組成。測量時.電路單元=生電流脈沖.該脈沖沿著磁致伸縮線向下傳輸，并產生一個環形的磁場。在探測桿外配有浮子.浮子沿探測桿隨液位的變化而上下移動。由于浮子內裝有一組永磁鐵，所以浮子同時產生一個碰場。當電流磁場與浮子磁場相遇時.產生-個"扭曲脈沖r或稱“返回"脈沖。將“返回"脈沖與電流脈沖的時間差轉換成脈沖信號.從而計算出浮子的實際位置,測得液位。

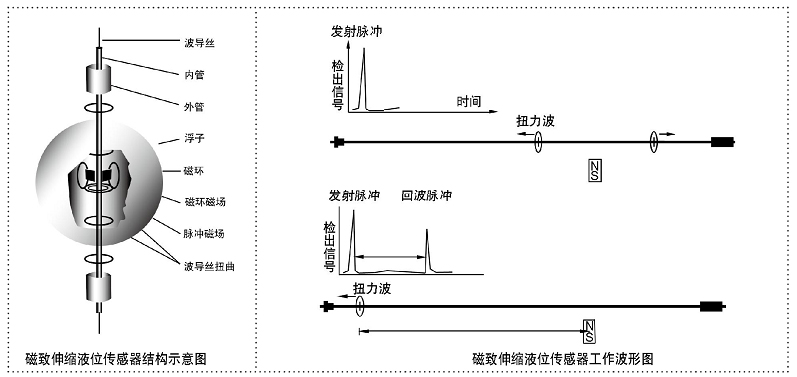

    磁致伸縮液位計的傳感器工作時.傳感器的電路部分將在波導絲上激勵出脈沖電流r該電流沿波導絲傳播時會在波導絲的周圍“生脈沖電流磁場。在磁致伸縮液位計的傳感器測桿外配有一浮子.此浮子可以沿測桿隨液位的變化而上下移動。在浮子內部有一組永久磁環。當脈沖電流磁場與浮子產生的磁環碰場相遇時.浮子周圍的磁場發生改變從而使得由磁致伸縮材料做成的波導絲在浮子所在的位置產生一個扭轉波脈沖.這個脈沖以固定的速度沿波導絲傳回并由檢出機構檢出。通過測量脈沖電流與扭轉波的時間差可以精確地確定浮子所在的位置r即液面的位置。磁致伸縮液位計的技術優勢:磁致伸縮液位計適合于高精度要求的液位測量, 磁致伸縮液位計還可應用于兩種不同液體之間的界位測量。 防爆型設計.適合危險場合 ，智能電子線路設計可計算出容積量:;唯一可動部件為浮子，維護量極低。



磁致伸縮液位計優點：
1.磁致伸縮液位計適合于高精度要求的清潔液位的液位測量.精度比較高。
2.可應用于兩種不同液體之間的界位測量。
3.磁致伸縮最大的優勢在于極高的分辨率來滿足客戶需求。
4.防爆型智能電子線路設計可計算出容積量。
5.磁致伸縮液位計唯一可動部件為浮子，維護量極低。應用于各類儲罐的液位測量環境適應性強安裝方便等特點在短量程測量上相對雷達等液位計其性價比極高.功用也很多。顯示屏有電流、溫度界面顯示。這正是磁致伸縮液位計能成為當今加油站等計量罐上用得最多最普遍的產品之一。
    磁致伸縮液位計不適用哪些場合及測量要求:由于抗干擾能力略差，一般不建議用在電廠等強電磁輻射的場所。而且必須是接觸式測量，但是真正的測量單元是不與液體接觸的，接觸液體的只是他的保護管。介質直接接觸，浮球密封要求要嚴格,不能測量粘性介質，安裝要求較高。

磁致伸縮液位計安裝說明:
1.安裝在遠離振動、腐蝕性空e氣汲可造成機械破壞的場合，為方便調試,儀表應安裝在有操作平臺或類似平臺的地方。產品應垂直安裝，安裝斜度不能大于5度。環境溫度在-40°C ~ 120C之間。安裝區域要求有避雷裝置。
2.安裝時.必須保證傳感器的浮球與容器壁(或安裝管)互不接觸 .且浮球上下活動靈活,安裝螺紋與容器連接牢固.電器接觸良好。對于大量程的或有攪拌的場合,傳感器需要支撐或地錯固定,保持探頭垂直。
3.24VDC電源，電源地線要接在標準地或標準的儀表地.不可接在動力地上。
4.傳感器安裝時盡量遠離振動和進出料口。

    磁致伸縮液位計測量精度較高，主要用于石油、化工原料儲存、工業流程、生化、醫藥、食品飲料、罐區管理和加油站地下庫存等各種液罐的液位工業計量和控制，大壩水位.水庫水位監測與污水處理等等。
